STMicroelectronics Isolateurs numériques à double canal STISO621
Les isolateurs numériques à double canal STISO621 de STMicroelectronics disposent de débits de données jusqu'à 100 Mbps et sont basés sur la technologie d'isolement galvanique à oxyde épais de ST. Les isolateurs numériques STISO621 de STM disposent de deux canaux indépendants dans des directions opposées, y compris une entrée à bascule de Schmitt. Ces options permettent une robustesse au bruit et un temps de commutation entrée/sortie haute vitesse.
Caractéristiques
- Isolateur numérique à double canal avec directivité de canal 1-1
- Haut débit de données jusqu'à 100 Mbit/s
- Plage de température de fonctionnement de -40 °C à +125 °C
- Transitoire en mode commun élevé > 50 kV/µs
- Niveaux d'alimentation de 3 V à 5,5 V
- Conversion de niveau de 3,3 V et 5 V
- Faible consommation électrique
- Distorsions de largeur d’impulsion < 3 ns
- Isolation galvanisée de 6 kV
Applications
- Remplacement d'optocoupleur dans les applications industrielles
- Isolation de bus de champ industriel
- Moniteurs de batterie et entraînements à moteur
- Isolation multicanale de taille critique

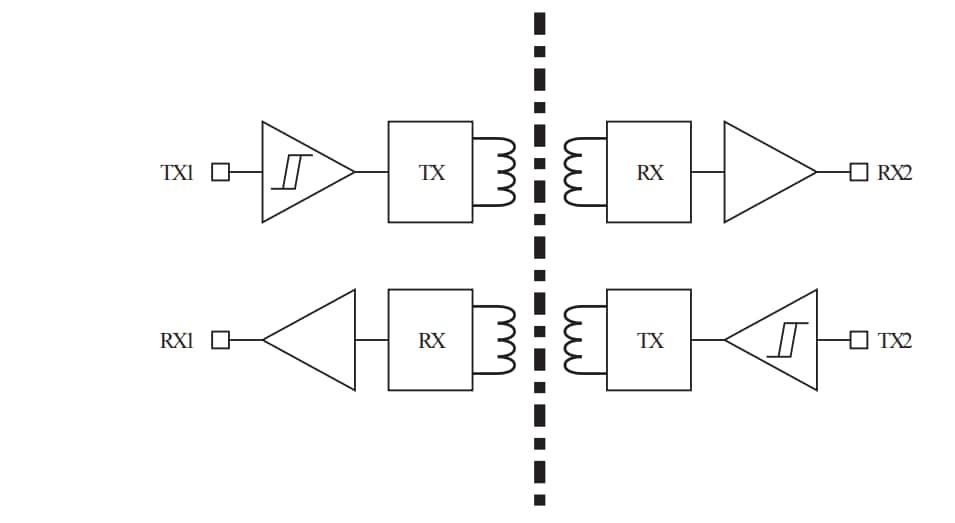

Schéma fonctionnel
