STMicroelectronics Carte d’extension d'E/S numériques STEVAL-FSM01M1

La carte d’extension d'E/S numériques STEVAL-FSM01M1 de STMicroelectronics est une carte d’extension d'E/S numériques à double canal sécurisée compatible avec la STM32 Nucleo. Cette carte présente une architecture système qui bénéficie de la longue expérience de STMicro en matière de conception d'applications d'E/S numériques pour atteindre une robustesse de haut niveau et répondre aux exigences de fiabilité de fonctionnement dans les environnements industriels les plus difficiles, tels que l’automatisation d’usine et la sécurité fonctionnelle.

La plupart des blindages d’extension Nucleo standard sont généralement branchés sur une carte STM32 Nucleo à l’aide des connecteurs Arduino® Uno V3. La carte d’extension d'E/S numériques STEVAL-FSM01M1 de STMicro offre la base pour la Nucleo qui est connectée sur elle, en utilisant ses connecteurs d’extension ST Morpho embarqués. Les broches du microcontrôleur et les périphériques qui gèrent le fonctionnement de la STEVAL-FSM01M1 sont physiquement séparés de ceux utilisés par d’autres cartes X-NUCLEO connectées au système.

Des blindages d’extension supplémentaires peuvent être facilement ajoutés à la pile pour étendre les fonctionnalités du système sans présenter de chevauchement des ressources du microcontrôleur utilisées. Le boîtier de microgiciel STM32 STSW-FSM01 est compatible avec la NUCLEO-F401RE et peut être facilement adapté pour fonctionner sur n’importe quelle autre plateforme STM32 Nucleo.

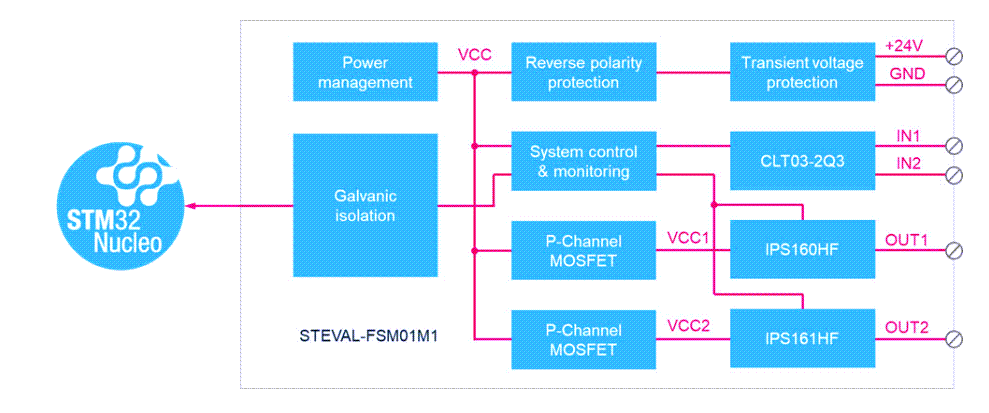

Caractéristiques

Conception de système optimisée pour une robustesse et une sécurité élevées
Flexibilité totale pour tester et évaluer en profondeur les CI embarqués
Plage de fonctionnement de 8 V à 30 V (en option jusqu’à 60 V)
Courant nominal de sortie numérique de 2 A (OUT1) et 0,5 A (OUT2)
Entrée numérique à double canal compatible avec CEI 61131-2 type 1 et 3
Section de sortie basée sur IPS160HF et IPS161HF
- Commutateur d'alimentation intelligent (IPS) monocanal pour une automatisation sûre
- Faible dissipation de puissance (R_DS(on)= 60 mΩ)
- Démagnétisation rapide des charges inductives
- Plage de tension de fonctionnement jusqu’à 60 V
- Capacité de courant de sortie de 2 A (IPS160HF) et 0,5 A (IPS161HF)
- Performances de mise sous tension rapides pour une automatisation sûre
- Diagnostics et protection intégrés contre les surintensités/surchauffes
Section d’entrée basée sur CLT03-2Q3
- Limiteur de courant d’entrée numérique à double canal auto-alimenté
- Plage de tension de fonctionnement jusqu’à 60 V
- Fonction d’impulsion de test native permettant la vérification d’auto-intégrité du CI

CI clés supplémentaires embarqués
- Isolateur numérique de signal à double canal 100 Mbit/s STISO621
- Régulateur abaisseur 60 V L7983, LDK220, et LDO à faible bruit
- Convertisseur analogique-numérique 12 bits/1 MS/s avec SPI ADC120
- MOSFET de puissance STripFET F6 60 V STL42P6LLF6
- Protections TVS SMC30J36CA, SM6T33CA et SM2T3V3A
Redondance intégrée, y compris la topologie de commutateur côté haut en cascade
Contrôle de l’exécution des caractéristiques du CI (limitation de coupure et génération d’impulsions de test)
CAN embarqué permettant la surveillance de l’état en temps réel et la vérification de l’intégrité du système
LED d’état et de diagnostic pour chaque canal E/S
2 LED supplémentaires pour une indication définie par l’utilisateur
Isolation galvanique 1 kV_RMS embarquée
Protection contre la polarité inverse de tension d’alimentation active
Compatible avec les cartes de développement Nucleo STM32
Boîtier de micrologiciel compatible avec la NUCLEO-F401RE
Conforme CE et RoHS
