Toshiba MOSFET N-Channel 40V/80V/100V L-TOGL et S-TOGL AEC-Q
Les MOSFETs N-Channel 40V/80V/100V Toshiba L-TOGL et S-TOGL, qualifiés AEC-Q101, offrent une résistance à l’état passant ultra-faible, un courant de drain élevé et une excellente dissipation thermique. Ceci est réalisé en combinant des boîtiers à forte dissipation thermique [L-TOGL (large empreinte de transistor avec pattes en forme d'aile en M) et S-TOGL (petite empreinte de transistor avec pattes en forme d'aile en M)] avec les processus de puce U-MOS IX-H et U-MOS X-H. Les MOSFET L-TOGL et S-TOGL de Toshiba offrent également une capacité de courant élevé et une forte dissipation thermique pour contribuer à améliorer la densité de puissance dans une large variété d'applications automobiles. Le boîtier L-TOGL est équivalent en taille au boîtier TO-220SM(W) existant. Cependant, le XPQR3004PB améliore considérablement le courant nominal et réduit de manière significative la résistance à l'état passant à 0,23 mΩ standard. L'empreinte optimisée du boîtier L-TOGLs contribue également à améliorer les caractéristiques thermiques par rapport au boîtier TO-220SM(W) de même taille.
Le boîtier S-TOGL offre une option plus compacte tout en tirant parti des pattes en forme d'aile en M et de la plaquette thermique agrandie. Malgré sa petite taille de 7 mm x 8 mm, ce boîtier est capable de supporter jusqu'à 200 A.
Caractéristiques
- Qualification AEC-Q101
- Faible résistance drain-source (XPQR3004PB RDS(ON) = 0,23 mΩ standard, (VGS = 10 V))
- Faible courant de fuite (10 µA maximum) (VDS = 40 V)
- Plage de fonctionnement en mode d’amélioration de 2 0 V à 3 0 V (VDS = 10 V, ID = 1 0 mA)
- Options de tension de rupture drain-source de 40 V, 80 V et 100 V
- Plage de courant de drain continu de 160 A à 400 A
- Tension grille-source de ±20 V
- Options de tension de seuil grille-source de 3 V ou 3,5 V
- Plage de dissipation d'énergie de 223 W à 750 W
- Plage de charge de grille de 84 nC à 305 nC
- Plage de temps de montée de 33 ns à 85 ns
- Plage de temps de retard à la fermeture de 57 ns à 160 ns
- Plage du temps de descente de 39 ns à 130 ns
- Plage de temps de retard à l'ouverture de 113 ns à 395 ns
- Plage de température de fonctionnement de -55 ° à +175 °C
Applications
- Automobile
- Régulateurs de tension de commutation
- Pilotes de moteur
- Convertisseurs CC-CC
Composants
- S-TOGL 40 V (7x8, BSC)
- L-TOGL 40 V (10x12, BSC)
- L-TOGL 80 V (10x12, BSC)
- L-TOGL 100 V (10x12, BSC)
Vidéos

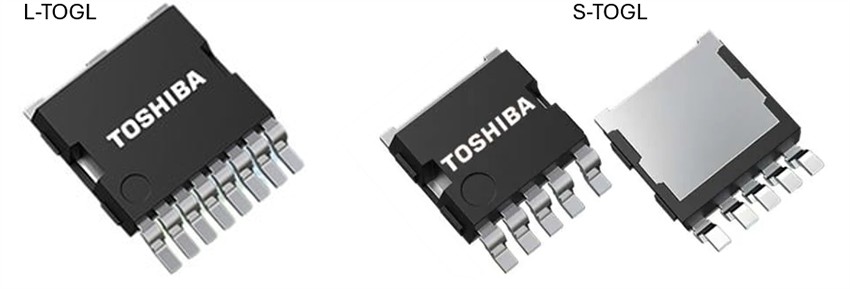

Options de boîtier
