Texas Instruments Module d'évaluation du module de puissance TLVM13660EVM
Le module d'évaluation (EVM) du module d'alimentation TLVM13660EVM de Texas Instruments est conçu pour présenter les performances du module d'alimentation CC/CC Buck synchrone 36 V, 6 A. Le module d'évaluation fonctionne sur une large plage de tension d'entrée de 3 V à 36 V pour délivrer une sortie fixe de 5 V avec une précision du point de consigne supérieure à 1 % et un courant de sortie pouvant atteindre 6 A. Le TLVM13660 de Texas Instruments offre une conception avancée de boîtier et de brochage pour une meilleure performance EMI, une haute efficacité et une haute fiabilité. Plusieurs caractéristiques assurent la protection du régulateur dans des conditions de défaut, notamment le verrouillage de sous-tension (UVLO), le démarrage progressif interne, la protection contre les surintensités en mode hoquet (OCP) et l'arrêt thermique. Un indicateur PGOOD à drain ouvert, une validation de précision, une option de polarisation externe, une fréquence de commutation réglable par RT et une capacité de survoltage inversé sont également disponibles.
Caractéristiques
- Large plage de tension d'entrée de 3 V à 36 V
- Tension de sortie par défaut de 5 V (réglable par cavalier à 1,2 V, 1,8 V, 2,5 V ou 3,3 V)
- Courant de sortie jusqu'à 6 A à une fréquence de commutation par défaut de 1 MHz (réglable par cavalier à 500 kHz, 600 kHz, 750 kHz, 800 kHz ou 1 MHz)
- Filtre EMI d'entrée inclus pour être homologué pour les émissions conduites CISPR 32 classe B
- Disposition PCB entièrement assemblée, testée et éprouvée avec une empreinte réduite
Équipement nécessaire
- Source de tension
- La source de tension d'entrée VIN doit être une source de courant continu variable de 36 V capable de fournir 6 A
- Multimètres
- Voltmètre 1
- Mesure de la tension d'entrée de VIN S+ à VIN S–
- Voltmètre 2
- Mesure de la tension de sortie de VOUT S+ à VOUT S–
- Ampèremètre 1
- Mesure du courant d'entrée
- Réglez l'ampèremètre sur une durée d'ouverture de 1 seconde
- Ampèremètre 2
- Mesure du courant de sortie
- Réglez l'ampèremètre sur une durée d'ouverture de 1 seconde
- Voltmètre 1
- Charge électronique
- Utilisez un mode de charge électronique défini à résistance constante (CR) ou courant constant (CC) et capable de 0 ACC à 6 ACC
- Pour une mesure du courant d'entrée hors charge, débrancher la charge électronique car elle peut générer un petit courant résiduel
- Oscilloscope
- Avec l'endoscope réglé sur une bande passante de 20 MHz et un couplage CA, mesurez l'ondulation de tension de sortie directement sur un condensateur de sortie avec un fil de mise à la terre court normalement fourni avec la sonde de l'endoscope
- Placer l'extrémité de la sonde de l'oscilloscope sur la borne positive du condensateur de sortie, en tenant le tube de mise à la terre de la sonde à travers le fil de mise à la terre jusqu'à la borne négative du condensateur
- TI ne recommande pas d'utiliser une connexion à la terre à fil long car cela peut induire un bruit supplémentaire compte tenu d'une grande boucle de terre
- Pour mesurer les autres formes d’onde, réglez l’oscilloscope selon les besoins

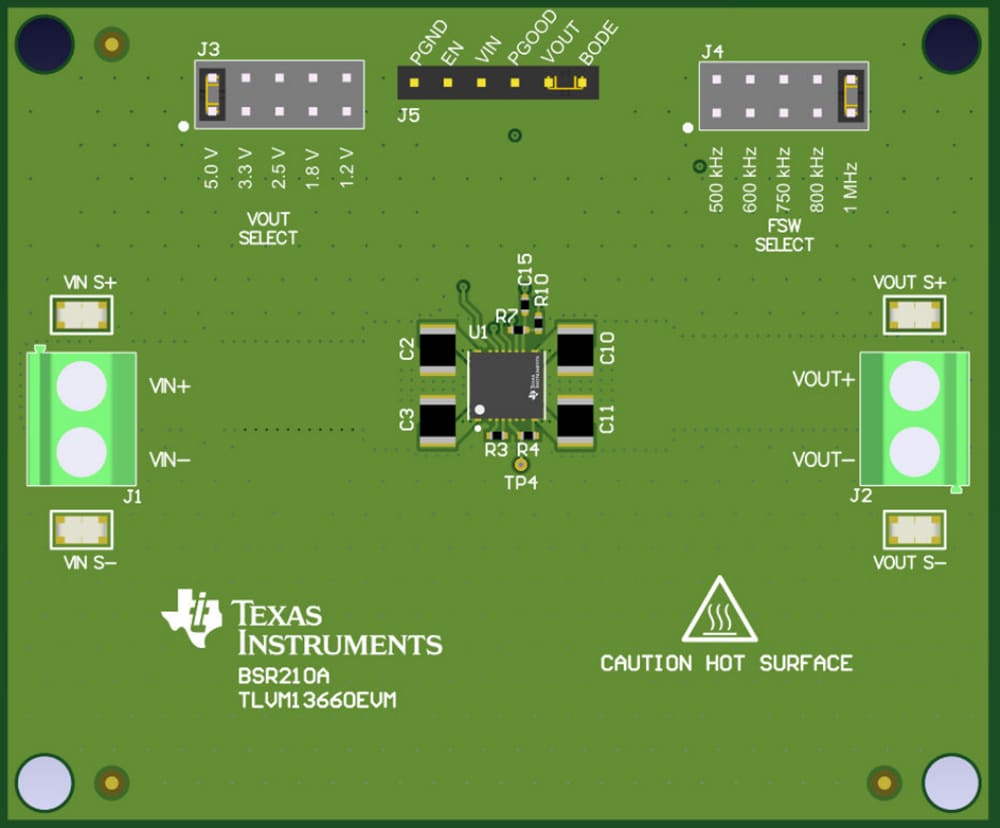

Agencement de la carte
