Texas Instruments Module d'évaluation (EVM) AWR1843AOPEVM
Le module d'évaluation (EVM) AWR1843AOPEVM de Texas Instruments est une plateforme facile à utiliser pour évaluer le capteur radar à ondes millimétriques AWR1843AOP. Les capteurs radar automobiles AWR1843AOP sont des dispositifs d'antenne en boîtier fonctionnant dans la bande de 76 GHz à 81 GHz. L'AWR1843AOP utilise le procédé RFCMOS 45 nm à faible puissance de TI et permet des niveaux d’intégration sans précédent dans un facteur de forme minuscule.
La plateforme EVM AWR1843AOPEVM de TI permet une connectivité directe aux kits de développement MMWAVEICBOOST et DCA1000EVM (vendus séparément). L'AWR1843AOPEVM est une solution complète pour commencer à développer des logiciels pour un cœur DSP C67x sur puce et des processeurs Arm® Cortex®-R4F à faible puissance.
Caractéristiques
- Capteur à ondes millimétriques de 76 GHz à 81 GHz
- AoP à trois émetteurs et quatre récepteurs (3TX/4RX) intégré avec un champ de vision (FoV) azimuth de 140º et un FoV d'élévation de 140°
- Cœur DSP C67x sur puce et processeur Arm® Cortex®-R4F
- Interface directe avec DCA1000EVM et MMWAVEICBOOST
- Le mode détachable permet un petit format
Caractéristiques
- Carte d'évaluation AWR1843AOP
- Support de fixation
- Dissipateur thermique
- Câble USB-A mâle vers micro-B mâle de 0,91 m
- Vis à tête cylindrique
- Guide de démarrage rapide
- Carte de garantie (feuille de non-responsabilité)
Produits associés
Texas Instruments Capteurs radar automobiles AWR1843AOP
Composants antenne en boîtier fonctionnant dans la bande de 76 GHz à 81 GHz.
Schéma fonctionnel

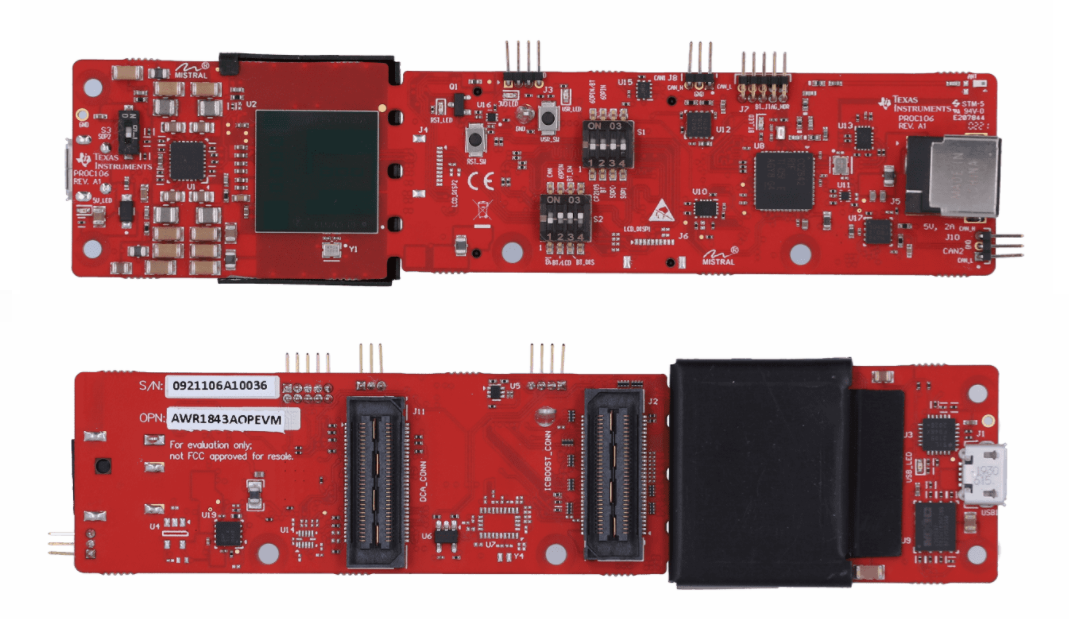

Disposition de la carte
Publié le: 2022-03-14
| Mis à jour le: 2023-10-30
