ROHM Semiconductor Canal double à petit signal MOSFET

Les MOSFET à canal double à petit signal   ROHM Semiconductor présentent une faible résistance et une commutation rapide. Ces MOSFET sont conforme à la directive RoHS et incluent un placage sans Pb. Les MOSFET à canal double fonctionnent sur une plage de température de -55 °C à 150 °C. Ces MOSFET sont utilisés dans les entraînements à moteur et les applications de commutation.

Caractéristiques

  • Faible résistance en état de fonctionnement
  • Commutation rapide
  • Plage de température de fonctionnement de -55 °C à 150 °C
  • Sans halogène
  • Placage sans Pb
  • Conforme à la directive RoHS
  • 100 % testé à Rg et UIS

Applications

  • Commutation
  • Entraînements à moteur

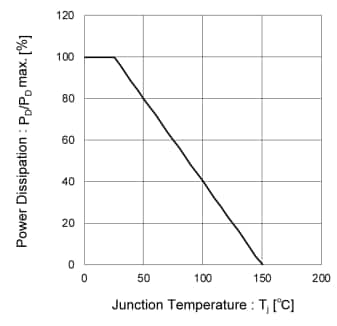

Courbe de dégradation de la dissipation d’énergie

Graphique des performances - ROHM Semiconductor Canal double à petit signal MOSFET
View Results ( 12 ) Page
Numéro de pièce Fiche technique Id - Courant continu de fuite Qg - Charge de grille Rds On - Résistance drain-source Temps de montée Vds - Tension de rupture drain-source Vgs - Tension grille-source Vgs th - Tension de seuil grille-source Transconductance directe - min. Délai d'activation standard Délai de désactivation type Polarité du transistor Pd - Dissipation d’énergie
AW2K21AR AW2K21AR Fiche technique 20 A 29 nC 3 mOhms 5.9 ns 30 V - 2 V, 10 V 2 V 8.9 ns 487 ns N-Channel 1.6 W
HP8KF7HTB1 HP8KF7HTB1 Fiche technique 18.5 A 20 nC 62 mOhms 11 ns 150 V 24 V 4 V 7.1 S 19 ns 40 ns N-Channel 26 W
HT8KF6HTB1 HT8KF6HTB1 Fiche technique 7 A 6.4 nC 214 mOhms 9.1 ns 150 V 20 V 4 V 2.5 S 11 ns 19 ns N-Channel 14 W
HT8MB5TB1 HT8MB5TB1 Fiche technique 12 A, 15 A 3.5 nC, 16.7 nC 47 mOhms, 56 mOhms 4.7 ns, 29 ns 40 V, 40 V 20 V, 20 V 2.5 V, 2.5 V 2.1 S, 6 S 5 ns, 9.6 ns 11 ns, 86 ns N-Channel, P-Channel 13 W
HT8MC5TB1 HT8MC5TB1 Fiche technique 10 A, 11.5 A 3.1 nC, 17.1 nC 90 mOhms, 109 mOhms 5 ns, 17 ns 60 V, 60 V 20 V, 20 V 2.5 V, 2.5 V 2.3 S, 5 S 5.3 ns, 9.7 ns 13 ns, 91 ns N-Channel, P-Channel 13 W
R8011KNZ4C13 R8011KNZ4C13 Fiche technique 11 A 37 nC 450 mOhms 25 ns 800 V 30 V 4.5 V 2.5 S 25 ns 70 ns N-Channel 139 W
R8019KNZ4C13 R8019KNZ4C13 Fiche technique 19 A 65 nC 265 mOhms 50 ns 800 V 30 V 4.5 V 2.5 S 35 ns 110 ns N-Channel 208 W
RS6E122BGTB1 RS6E122BGTB1 Fiche technique 155 A 50 nC 2.16 mOhms 19 ns 30 V 20 V 2.5 V 55 S 31 ns 66 ns N-Channel 89 W
HT8MD5HTB1 HT8MD5HTB1 Fiche technique 9 A, 8.5 A 3.1 nC, 17.2 nC 112 mOhms, 191 mOhms 5 ns, 7 ns 80 V, 80 V 20 V, 20 V 4 V, 4 V 1.8 S, 3 S 5.8 ns, 9.4 ns 12 ns, 74 ns N-Channel, P-Channel 13 W
RD3N03BATTL1 RD3N03BATTL1 Fiche technique 30 A 50 nC 64 mOhms 15 ns 80 V 20 V 4 V 13.4 S 15 ns 225 ns P-Channel 54 W
Publié le: 2025-06-15 | Mis à jour le: 2025-07-02
