onsemi Module au carbure de silicium (SiC) NVXK2TR40WXT
Le Module au carbure de silicium (SiC) NVXK2TR40WXT onsemi est un module de puissance EliteSiC à double demi-pont 1 200 V, Ω 40 m et 27 A logé dans un boîtier DIP (dual Inline Package) APM32. Ce module à SiC est conçu de manière compacte pour avoir une faible résistance totale de module. Le module d'alimentation NVXK2TR40WXT est homologué pour l'automobile selon AEC-Q101 et AQG324. Ce module d'alimentation est sans plomb, conformément aux directives RoHS et UL94V-0. Le module d'alimentation MOSFET EliteSiC NVXK2TR40WXT s'avère idéal pour des chargeurs CC-CC et embarqués d'applications xEV.
Caractéristiques
- Module d'alimentation à double demi-pont en carbure de silicium (SiC) DIP
- Tension drain-source (VDSS) de 1 200 V
- Courant de drain continu (ID) de 27 A
- Résistance drain-source à l’état passant (RDS(ON)) de 40 mΩ (standard)
- Plage de températures de jonction de fonctionnement (TJ) de -55 à 175 °C
- Ligne de fuite et distance d'isolement conformes aux normes IEC60664-1 et CEI 60950-1
- Conception compacte pour une faible résistance totale du module
- Sérialisation du module pour une traçabilité complète
- Sans plomb
- Conforme aux directives RoHS et UL94V-0
- Homologation automobile selon AEC-Q101 et AQG324
Applications
- Chargeur CC/CC HT et embarqué pour EV-PHEV
- Chargeur embarqué de 11 kW à 22 kW pour EV-PHEV

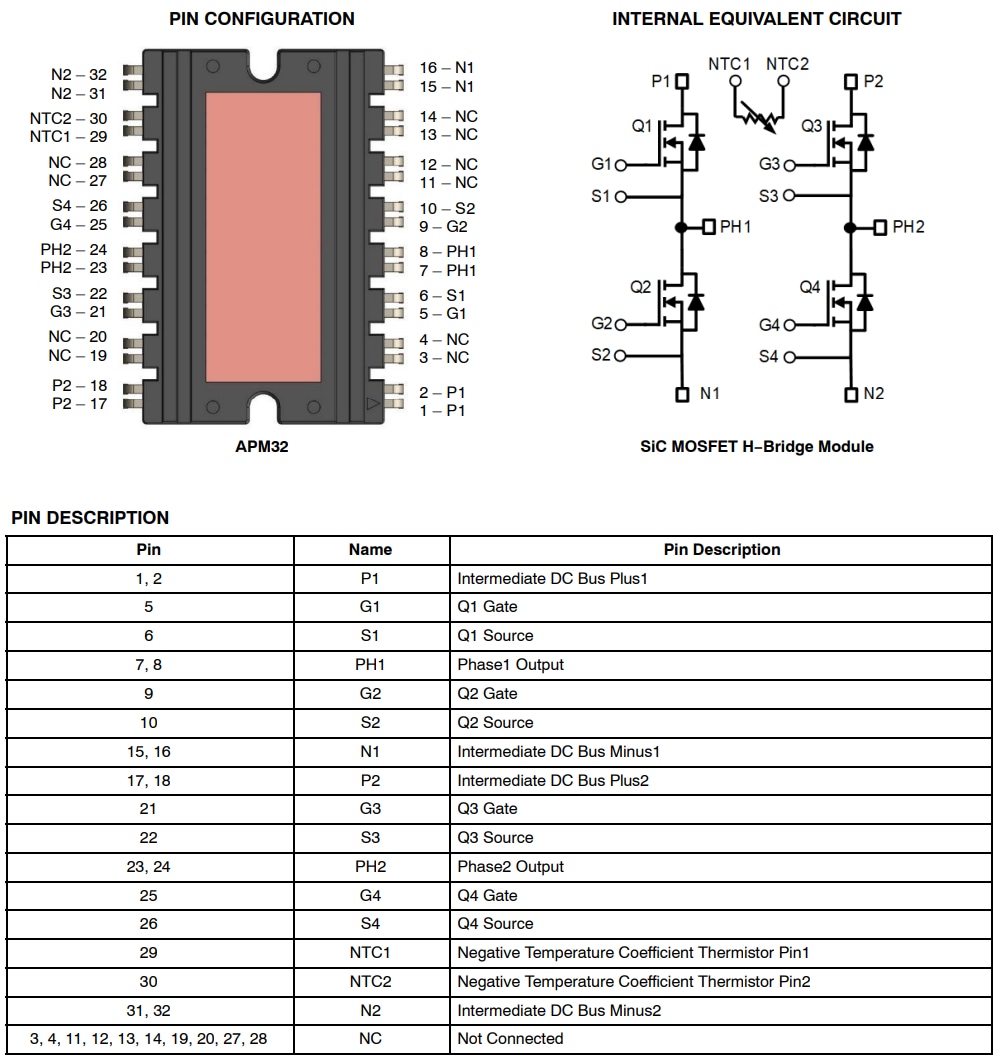

Module demi-pont SiC MOSFET
