Nexperia Carte d'évaluation NEVB-NEX80806DA
La carte d'évaluation Nexperia NEVB-NEX80806DA est une conception de référence d'un convertisseur Flyback multimode. Le Nexperia NEVB-NEX80806DA permet de tester la fonctionnalité et les performances du convertisseur Flyback NEX80806. En procédant à une simple modification, l’utilisateur peut ajouter le NEX81811 (contrôleur de redresseur synchrone) et un MOSFET de puissance à canal N pour évaluer également les convertisseurs Flyback synchrones. La disposition à une seule couche PCB permet une adaptation facile de cette carte dans une véritable application industrielle pour alimentations électriques auxiliaires.
Caractéristiques
- Plage de tension d'entrée universelle allant de 85 VCAà 264 VCA
- Tension de sortie 24 V/1 A
- Efficacité allant jusqu'à 90,54 % à pleine charge à 230 VAC
- Ondulation inférieure à 90 mV/bruit à pleine plage
- Puissance d'entrée en mode veille inférieure à 120 mW à 264 VCA
- Délai de démarrage inférieur à 0,8 s sur toute la plage
- Rencontre EN55022 classe B mené EMI standard
- Branchement par branchement progressif/extinction progressive
- Protection contre les surtensions en sortie
- Protection contre les courts-circuits de sortie
- Taille 79 mm x 50 mm x 24,5 mm
Applications
- Chargeurs USB PD/QC
- Adaptateurs CA/CC pour dispositifs portables
- Puissance auxiliaire pour les équipements industriels et domestiques

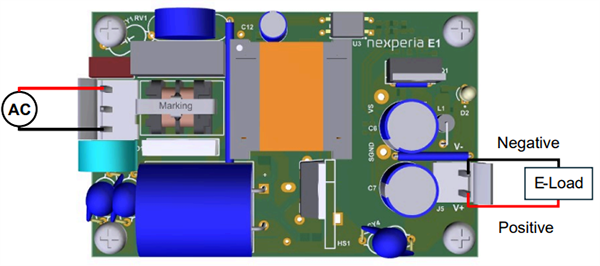

Schéma de connexion
Composants embarqués
Nexperia Contrôleurs Flyback multimode NEX8080
Contrôleurs MLI multimode intelligents implémentés avec un contrôle en mode courant de crête.
Nexperia TL431 Adjustable Precision Shunt Regulators
Three-terminal devices with an output voltage range between Vref and 36V.
Nexperia Redresseur de récupération ultra-rapide US1M
Redresseur de 1 000 V, 1 A avec une capacité de surtension directe élevée, encapsulé dans un boîtier SMA SOD1001-1.
Nexperia Redresseurs à récupération ultra-rapide PNU65010
Redresseurs à haute densité de puissance et temps de commutation ultra-rapide.
Nexperia Redresseurs à récupération hyper-rapide 200 V
Fournissent une densité de puissance élevée tout en minimisant le temps de récupération inverse et la perte.
