Infineon Technologies Carte d’entraînement de moteur BLDC REF_40VDC_1.5KW_SAW

La carte d’entraînement de moteur BLDC REF_40VDC_1.5KW_SAW d’Infineon Technologies est une carte de référence à hautes performances conçue pour les applications alimentées par batterie nécessitant jusqu’à 1,5 kW de puissance de sortie. Optimisée pour les systèmes de 36 V à 40 V, elle est équipée des MOSFET de puissance OptiMOS™ 5 avancés d’Infineon et du microcontrôleur XMC1404, permettant des solutions de contrôle de moteur efficaces et compactes. La carte prend en charge à la fois le contrôle orienté champ (FOC) sans capteur et le contrôle trapézoïdal, ce qui rend le REF_40VDC_1.5KW_SAW polyvalent pour une large gamme de types de moteurs et d’utilisations. Grâce à des caractéristiques de protection intégrées telles que les dispositifs de protection contre la surintensité, la surtempérature et la sous-tension, la carte garantit une exploitation robuste et fiable. Sa conception compacte et sa haute efficacité (jusqu’à 98 % à pleine charge) la rendent idéale pour les équipements électriques sans fil pour l’extérieur, comme les tronçonneuses, les tondeuses à gazon et autres outils de jardinage, ainsi que pour diverses applications industrielles et grand public à moteur alimenté par batterie.

Caractéristiques

Résistance thermique supérieure
Entrée et sortie en exploitation normale
- Plage de tension d’entrée de 24 V_CC à 40 V_CC, valeur nominale de 36 V_CC
- Courant d’entrée maximal de 42 A_CC
- Contrôle FOC sans capteur et trapézoïdal triphasé de la tension de sortie
- Courant de sortie maximal de 25 A_RMS par phase
- Puissance de sortie maximale de 1 500 W pendant pas plus d’une minute
- Puissance de sortie continue maximale de 1 000 W
Schéma de contrôle
- Prend en charge la commutation trapézoïdale avec des capteurs Hall et FOC sans capteur
- Fréquence de commutation 15 kHz
- 3x shunts de courant
Contrôles de vitesse et de direction embarqués
Contrôle de freinage embarqué

Gestion thermique optimisée
Protections
- Surintensité d’entrée
- Surintensité de sortie de phase
- Arrêt thermique
Efficacité jusqu’à 98 % à pleine charge
Prend en charge l’outil d’atelier de contrôle de moteur
Températures maximales des composants (dans une température ambiante de +30 °C)
- Moins de +100 °C pour les résistances
- Moins de +100 °C pour les condensateurs céramiques, électrolytiques et à film
- Moins de +100 °C pour les diodes et les transistors MOSFET
- Moins de +100 °C pour les circuits intégrés
Dimensions de la carte (Lxl) : 78,6 mm x 97,1 mm (3,75 po x 3,82 po)
Conforme à la directive RoHS

Applications

Équipements électriques extérieurs (OPE)
Outils électriques sans fil

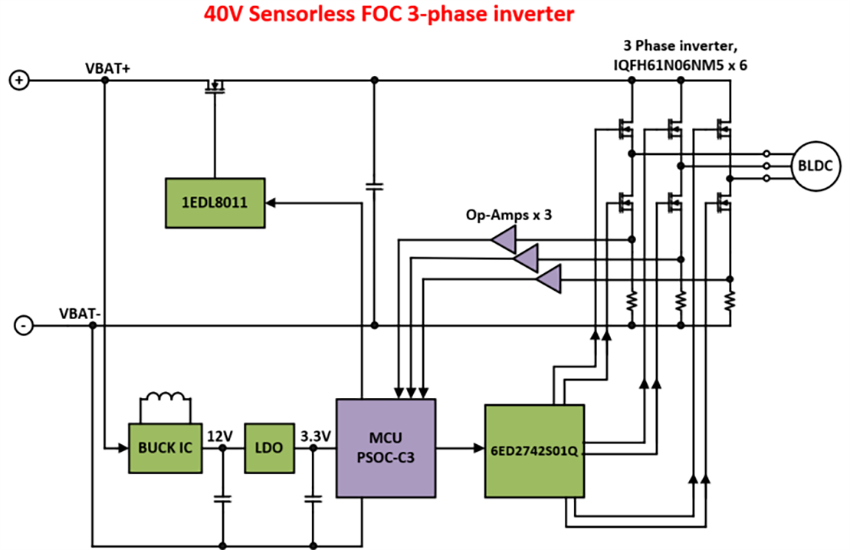

Composants

PSC3M5EDAFQ1 - microcontrôleur (MCU) + UVF + DSP Arm^® Cortex^® M33 de 32 bits, 180 MHz, mémoire flash de 128 ko, SRAM de 64 ko, E-LQFP-80
TLS203B0EJ V33 - régulateur de tension linéaire de 3,3 V, PG-DSO-8-27
ISC015N06NM5LF2ATMA1 - OptiMOS™ 5 60 V/1,55 mΩ PG-TDSON-12

IQFH61N06NM5 - OptiMOS™ 5 60 V/0,61 mΩ PG-TSON
6ED2742S01Q - CI de pilote de grille de contrôle de moteur triphasé de 160 V, 32-VQFN (5 mm x 5 mm)
1EDL8011 - CI de pilote de grille de commutation de déconnexion côté haut de 125 V,PG-DSO-8
