Infineon Technologies Carte d'évaluation EVAL_MTR_48V150A_GaN
La carte d'évaluation EVAL_MTR_48V150A_GaN d'Infineon Technologies est une plateforme de commande de moteur haute performance et basse tension conçue pour mettre en avant les capacités des transistors CoolGaN™ 80 V G3 dans les applications à courant élevé. Développée pour les ingénieurs en application de systèmes, la carte prend en charge le développement de moteurs jusqu'à 48 V et 150 A, ce qui la rend bien adaptée aux systèmes de moteurs à courant continu brushless (BLDC) et à aimants permanents synchrones (PMSM) de nouvelle génération. L'EVAL_MTR_48V150A_GaN d'Infineon intègre huit transistors CoolGaN parallèles dans une configuration en demi-pont, permettant une exploitation à haute efficacité (jusqu'à 99 %) à des fréquences de commutation de 50 kHz à 100 kHz.
En complément de l'étage de puissance, on trouve les commandes de grilles TDI EiceDRIVER™ 1EDN7116U d'Infineon, optimisées pour une commutation GaN rapide et précise, ainsi que trois détecteurs de courant magnétique XENSIV™ TLE4972 qui fournissent une mesure précise du courant de phase sur toutes les fréquences de commutation prises en charge. La carte accepte une plage d'entrée de batterie de 14 V à 66 V et produit une sortie CA de 0 V à 19,5 V avec des niveaux de courant compris entre 110 A et 160 A, permettant une évaluation réaliste dans des conditions de charge exigeantes. Dans l'ensemble, l'EVAL_MTR_48V150A_GaN sert de conception de référence complète pour les ingénieurs à la recherche de solutions de commande de moteur compactes et à haute efficacité, basées sur la technologie GaN.
Caractéristiques
- Transistor 80 V CoolGaN IGC025S08S1, 2,5 mΩ maximum dans un boîtier PQFN de 3 mm × 5 mm
- Pilote de grille EiceDRIVER 1EDN71x6U pour transistors GaN et MOSFET
- Capteur de courant magnétique XENSIV TLE4972 pour courants CA et CC
- Tension d'entrée nominale de 48 V
- Conception à haute densité de puissance sur un PCB de 135 mm × 90 mm avec douze couches de cuivre de 70 µm (2 oz.)
- Liaison CC à condensateur céramique pour une faible résistance série équivalente (ESR) et une gestion des ondulations de courant élevées
- Inductance de boucle d'alimentation optimisée permettant des transitoires de commutation en nanosecondes et un dépassement minimal
- Alimentation auxiliaire de 3,3 V et 12 V incluse
- Détection de surintensité (OCD) de 492 A ou 834 A sélectionnable
- Dissipateur thermique et matériel de montage inclus dans le kit
Applications
- Développement d'entraînements à moteur à basse tension et à courant élevé
- Systèmes d'entraînement à moteur à contrôle orienté champ (FOC)
- Entraînements à moteur haute efficacité utilisant la technologie GaN
- Prototypage pour les conceptions de moteurs de nouvelle génération
- Essai et évaluation des systèmes de moteurs BLDC/PMSM haute puissance
- Mesure de précision du courant
- Systèmes de moteurs alimentés par batterie
- Recherche et éducation en électronique de puissance GaN
Caractéristiques techniques
- Entrée 48 V, plage de 14 V à 66 V
- Sortie de 0 VCA à 19,5 VCA
- Plage de fréquences de commutation de 50 kHz à 100 kHz
- Plage de courant de 110 A à 160 A
- Jusqu'à 99 % d'efficacité
- Plage de température de fonctionnement de 0 °C à +85 °C
- Taille de 135 mm x 90 mm x 18 mm
Schéma fonctionnel

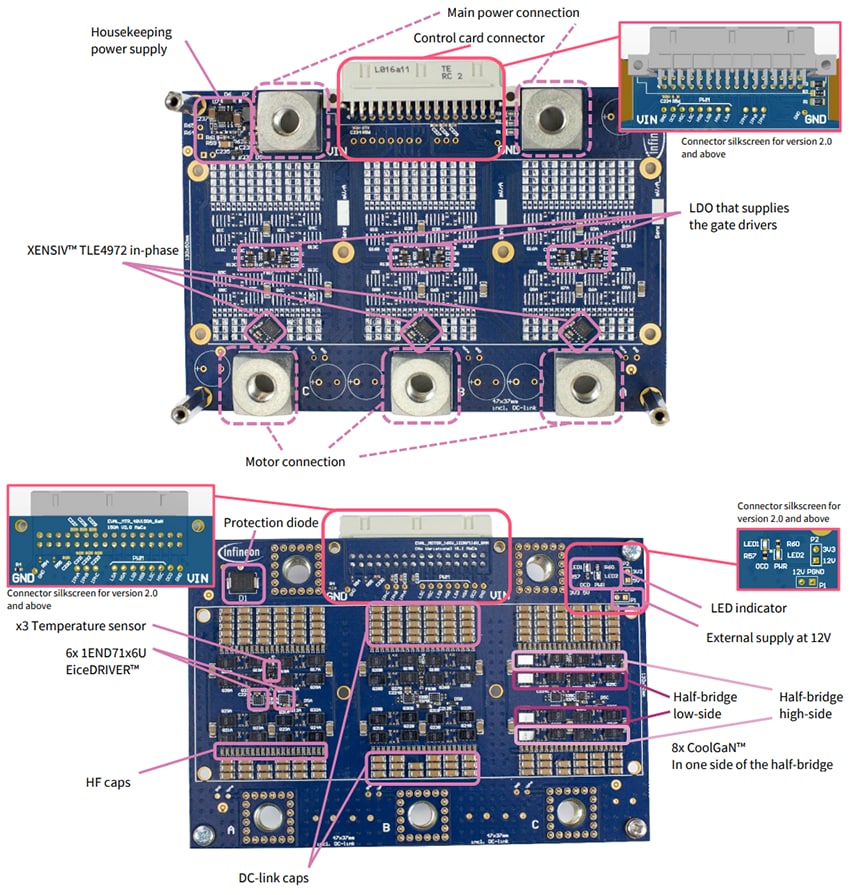

Présentation générale
Composants embarqués
Infineon Technologies Transistors CoolGaN™ G3
conçus pour fournir des performances supérieures dans les applications à haute densité de puissance.
Infineon Technologies Capteur de courant magnétique sans noyau XENSIV™ TLE4972
Intègre un signal de capteur proportionnel au courant mesuré et 2 broches de détection de surintensité.
