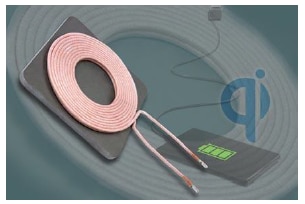

Bobine émettrice de charge sans fil IWTX-4646BE-50 Vishay

Bobine émettrice de charge sans fil IWTX-4646BE-50 Vishay

La bobine émettrice de charge sans fil IWTX-4646BE-50 Vishay-Dale offre une structure durable et un haut blindage imperméable. Testé avec un ensemble de composants récepteur et émetteur conforme WPC et une bobine réceptrice IWAS-4832FF-50 avec un espacement de 2,7 mm, le composant offre un haut rendement supérieur à 70 % à une tension d'entrée de 19 V. La poudre de fer à haute saturation du IWTX-4646BE-50 n'est pas affectée par des aimants permanents de localisation. En tant qu'alternative aux solutions plus larges à base de noyau ferrite, qui peuvent être saturées en présence de champ magnétique élevé, le IWTX-4646BE-50 offre une saturation magnétique de 50 % à 4 000 gauss.


Caractéristiques
  • Base à poudre de fer - non affecté par des aimants permanents de localisation
  • Construction durable
  • Blindage à haute perméabilité
  • Testé avec un ensemble de composants récepteurs et émetteurs conforme WPC et une bobine réceptrice IWAS-4832FF-50 avec un espacement de 2,7 mm, le composant offre un haut rendement supérieur à 70 % à une tension d'entrée de 19 V.
  • Flux de recharge des blocs à partir de composants sensibles ou de batteries
  • Magnetic saturation of 50% at 4000 gauss
  • Certification automobile AEC-Q200 prévue pour T1 2015
Applications
  • Pots de recharge sans fil Qi et compatible WPC

Référence pièceDescriptionFiche techniqueInductanceRésistance CC maximaleToléranceNombre de bobinesFréquence de résonance propreNombre de tours









En cours de chargement Premier Précédent Suivant Dernier
Dimensions
Dimensions
