Wolfspeed Plateforme d'évaluation flyback d'alimentation auxiliaire de 25 W
La plateforme d'évaluation flyback d'alimentation auxiliaire Wolfspeed 25 W (KIT-CRD-025DD17P-J) démontre l'utilisation de MOSFET en carbure de silicium (SiC) 1 700 V dans une configuration flyback d'alimentation à commutateur unique. Ce kit Wolfspeed, fourni dans une conception flexible, peut être utilisé pour évaluer et optimiser les performances du convertisseur flyback, du MOSFET en SiC et du transformateur. La famille de MOSFET C3M00900170x utilisée dispose d'une large plage de tension de commande de 12 V à 18 V, ce qui rend le kit compatible en remplacement direct et peu coûteux avec les conceptions de commutateur unique Si ou SiC existantes. Ce convertisseur régulé côté primaire (avec enroulement auxiliaire) élimine le besoin d'un optocoupleur et offre une solution optimisée en termes d'espace et de coût pour toutes les applications industrielles telles que les onduleurs solaires, la recharge des véhicules électriques, les entraînements de moteurs, les applications HVAC et bien plus encore.
Caractéristiques
- Entièrement assemblé
- Utilise un MOSFET C3M00900170x avec une large plage de tension de commande de source de 12 V à 18 V
- Large plage de tension d'entrée de 60 VCC à 1 000 VCC
- Puissance de sortie maximale de 25 W
- Tension de sortie régulée de 15 V
- Option d'ajouter et d'utiliser 2 sorties secondaires
- Configuration flyback à commutateur unique
- Facile à utiliser avec de nombreux points de test
- Rendement élevé
- Solution optimisée en termes d'espace et de coût
Applications
- Inverseurs solaires
- Recharge de véhicules électriques
- Entraînements moteur
- Pompes à chaleur et climatisation
- Systèmes de stockage d'énergie
Topologie flyback à commutateur unique

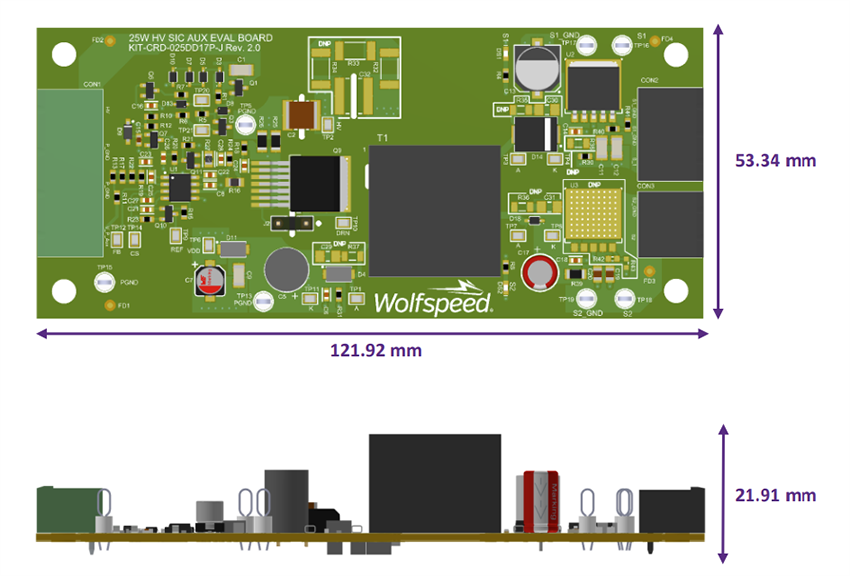

Dimensions
