Vishay Semiconductors Diodes de protection DES

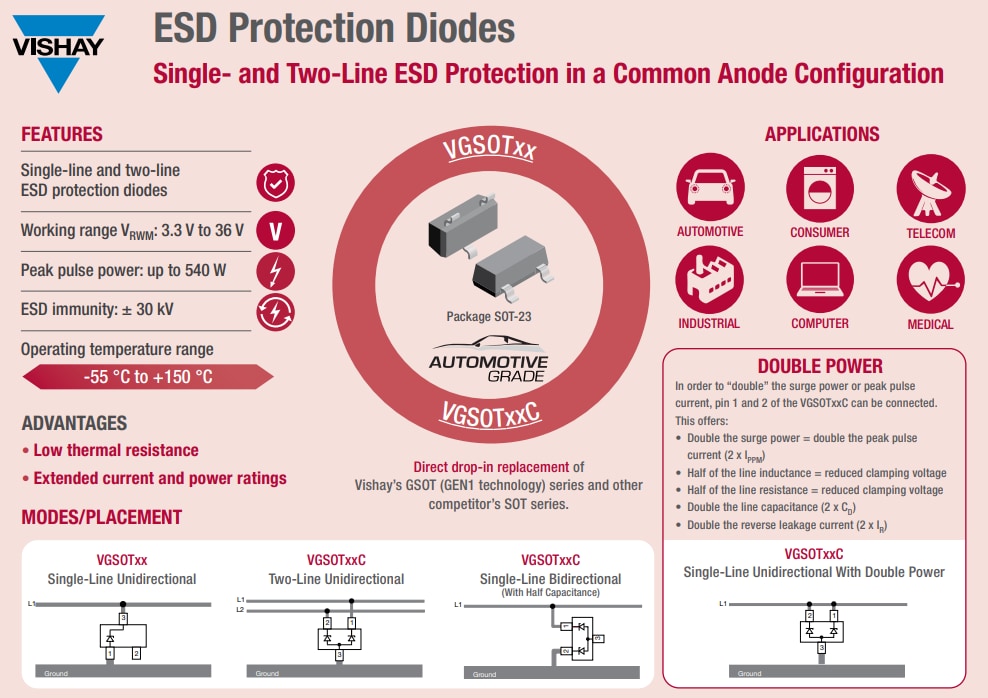

Les diodes de protection ESD VGSOT Vishay semiconducteurs offrent une faible résistance thermique et des puissances et courants nominaux étendus. Les diodes offrent une protection DES en ligne simple et double dans une configuration d'anode standard. Les diodes VGSOT Vishay semiconducteurs ont une plage de fonctionnement de 3,3 V à 36 V et une immunité DES de ±30 kV. Les diodes VGSOT sont disponibles dans un boîtier SOT-23 avec une plage de température de fonctionnement de -55 °C à +150 °C.
Caractéristiques
- Diode de protection DES unidirectionnelle à ligne unique
- Immunité DES selon les normes acc. CEI 61000-4-2 et ISO 10605
- Décharge par contact de ±30 kV
- Décharge atmosphérique de ±30 kV
- Capacité DES de >8 kV selon la norme AEC-Q101, modèle de corps humain, classe H3B
- e3 - Sn
- Qualification AEC-Q101 disponible
Applications
- Automobile
- Client
- Industrie
- Ordinateurs
- Télécommunications
- Applications médicales
Caractéristiques techniques
- Tension de rupture inverse de 4 V à 47 V
- Tension de blocage inversée de 3,3 V à 36 V
- PPPM de 400 W à 540 W (8μs/20μs)
- PPPM de 44 W (10 μs x 1 000 μs)
- Immunité DES ±30 kV
- Température de fonctionnement : de -55 °C à +150 °C
- Polarité unidirectionnelle
- Boîtier SOT-23
- Configuration à circuit unique
diodes associées
Vishay Semiconductors Automotive TVS/ESD Diodes
AEC-Q101-qualified devices that provide a high surge capability for portable electronics.
Vishay TVS & ESD Protection Diodes
Diode-based circuit protection products that cover a full spectrum of electronic systems.

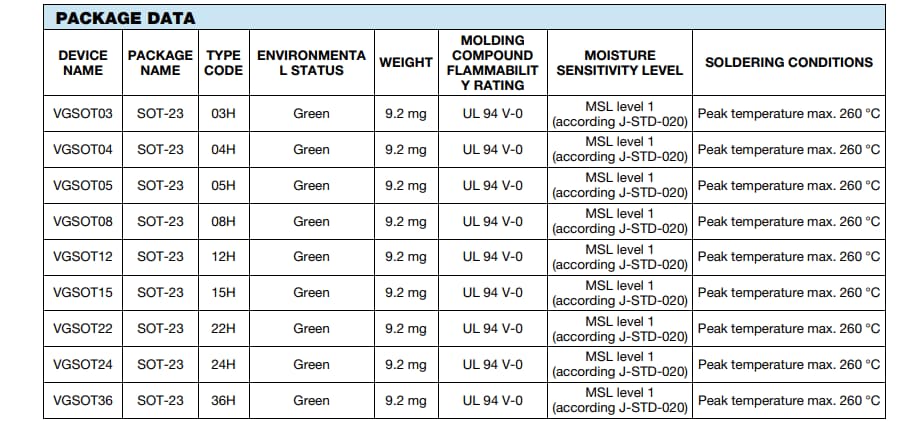

Données sur le boîtier
Fiches techniques

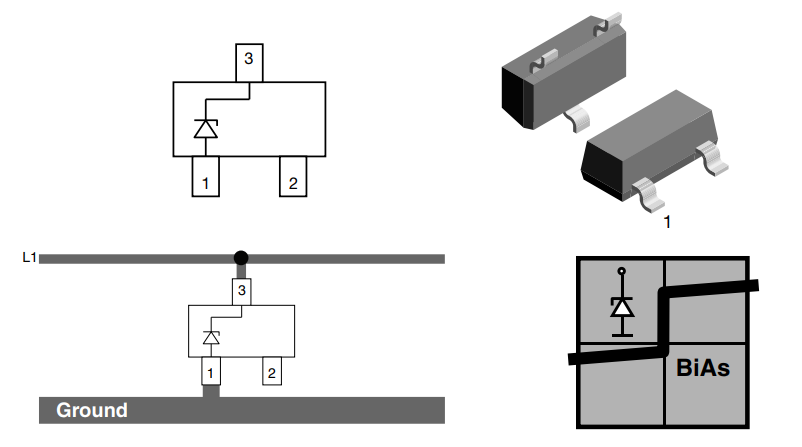

Style de boîtier
