Vishay / Sfernice Potentiomètres modulaires à couple élevé P11H
Les potentiomètres modulaires à panneau à couple élevé P11H Vishay/Sfernice sont conçus pour maintenir le réglage sous des contraintes mécaniques élevées afin de résister aux vibrations, chocs et autres facteurs. Les potentiomètres P11H Vishay/Sfernice délivrent un couple élevé (8 Ncm) avec une sensation atténuée pendant toute la durée de vie du potentiomètre. La gamme comprend une commande de panneau mono-tour de 12,5 mm² avec des diamètres d'arbre de 6,35 mm et fonctionne sur une durée de vie de 50 000 cycles.
Caractéristiques
- Maintient le réglage sous des contraintes mécaniques élevées dues aux vibrations, aux chocs et à d'autres facteurs.
- Couple élevé (8 Ncm) avec une sensation atténuée pendant toute la durée de vie du potentiomètre
- Stabilité du couple en cas de contraintes environnementales élevées
- Panneau de commande mono-tour de 12,5 mm² avec diamètres d'arbre de 6,35 mm
- Compact, polyvalent, modulaire et robuste
- Testé selon CECC 41000 ou CEI 60393-1
Applications
- Tout-terrain
- Machines de soudage
- Audio
- Pompes de seringues
- Cockpit
Caractéristiques techniques
- Niveau d'étanchéité IP64
- Durée de vie mécanique de 50 000 cycles
- Course électrique : 270° ±10°
- Plage de résistance de 2 kΩ à 100 kΩ
- Tolérances de ±10 % et ±20 %
- Coefficient thermique : ±150 ppm
- Tension de l’élément de limitation : 350 V
- Résistance standard de l'extrémité : 2 Ω
- Variation de la résistance de contact standard : 2 % ou 3 Ω
- Linéarité indépendante standard : ±5 %
- Résistance diélectrique minimale de 1 500 VRMS
- Course mécanique : 300° ±5°
- Plage de température de fonctionnement : de -55 °C à +125 °C

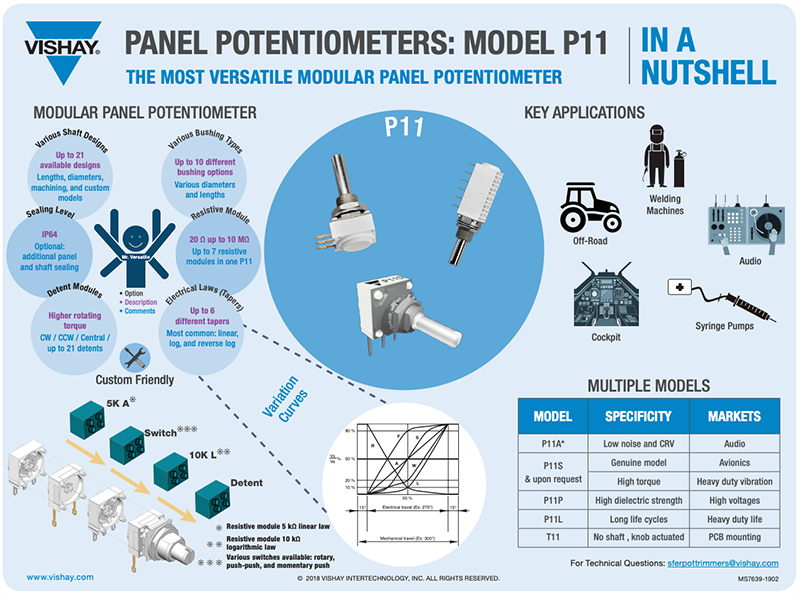

Infographie
Vidéos
Outil de conception
Publié le: 2021-09-03
| Mis à jour le: 2025-05-02
