Vishay Semiconductors Diodes de protection ESD double ligne BiSy VCAN33C2-03G

Les diodes de protection ESD à double ligne BiSy VCAN33C2-03G de Vishay de Semiconductors offrent une protection ESD à deux lignes de ±33 V dans un petit boîtier SOT-323. Le VCAN33C2-03G dispose d'une faible capacité de charge et d'un faible courant de fuite avec une qualification AEC-Q101. Les diodes de protection ESD VCAN33C2-03G de Vishay sont idéales pour les applications CAN FD et FLEX-bus.

Caractéristiques

  • Petit boîtier SOT-323
  • Protection ESD à 2 lignes
  • Plage de fonctionnement ± 33V
  • Faible courant de fuite IR < 0,05 μA
  • Faible capacité de charge CD < 5,2 pF à VR = 5 V
  • Immunité ESD selon CEI 61000-4-2
  • Décharge par contact : ±30 kV
  • Décharge dans l'air : ±30 kV
  • Capacité ESD selon AEC-Q101 : modèle du corps humain : classe H3B : > 8 kV
  • Broches e3 étamées (Sn)
  • Homologation AEC-Q101 disponible

Applications

  • FD CAN
  • FLEX-bus

Ressources supplémentaires

Schéma de principe

Schéma du circuit d'application - Vishay Semiconductors Diodes de protection ESD double ligne BiSy VCAN33C2-03G

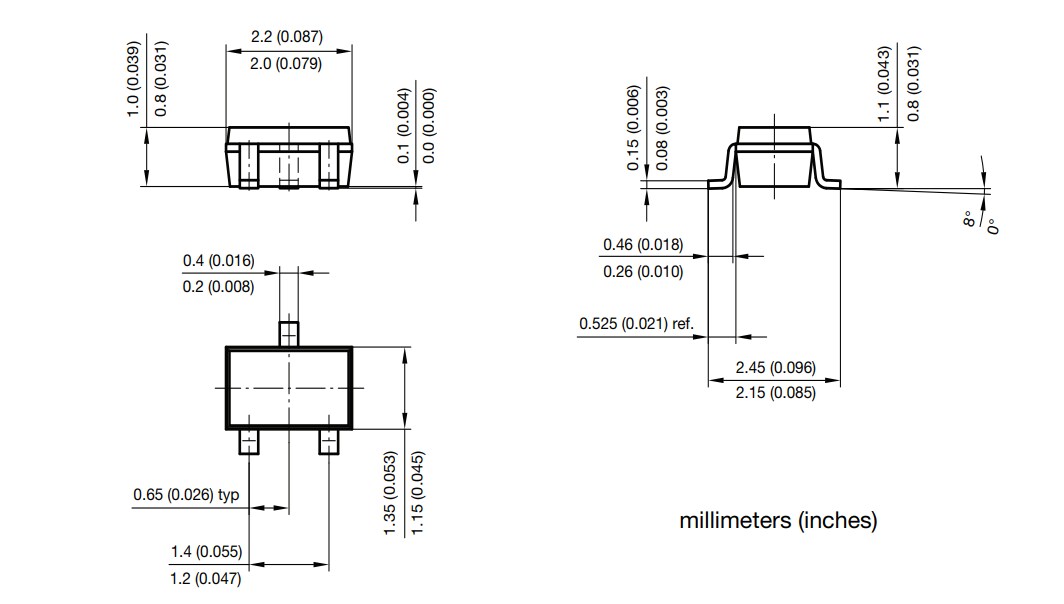

Dimensions du boîtier

Plan mécanique - Vishay Semiconductors Diodes de protection ESD double ligne BiSy VCAN33C2-03G
Publié le: 2022-06-22 | Mis à jour le: 2022-08-22
