Vishay / BC Components Thermistances CTP à limitation de courant d’appel PTCEL

Les thermistances PTC à limitation de courant d’appel PTCEL Vishay/BC Components fournissent une limitation et une protection du courant d’appel sûres et répétitives dans diverses applications à haute puissance qui nécessitent une fonction de charge ou de décharge contrôlée du condensateur. Ces thermistances réduisent considérablement l’espace sur la carte et le nombre de composants car elles absorbent des niveaux d’énergie plus élevés jusqu’à 340 J pour un seul PTCEL17 et fonctionnent à des températures ambiantes élevées pouvant atteindre +105 °C. Le mécanisme de sécurité autorégulé intégré empêche la surchauffe de la thermistance PTCEL dans toute situation de surcharge. Les thermistances PTCEL conviennent au chargement et au déchargement contrôlés des condensateurs haute énergie avec une tension pouvant atteindre 1 200 VCC. Les valeurs de résistance peuvent être sélectionnées sur une large plage entre 60 Ω et 1 000 Ω et pour les applications qui nécessitent des niveaux d’énergie plus élevés ou des temps d’intervalle courts à des températures plus élevées, ces thermistances peuvent être connectées en série/parallèle pour former un réseau de thermistances absorbantes d’énergie.

Les thermistances PTCEL sont montées traversantes sur la carte de circuit imprimé et peuvent être soudées par refusion PIP ou à la vague. L'autoprotection des caractéristiques de la technologie CTP céramique empêche toute surchauffe ou surcharge de composant et limite le courant dans le circuit à un niveau bas et sûr. L'énergie de charge et de décharge peut être appliquée à la CTP en peu de temps, de 10 ms à quelques secondes. L'absorption d'énergie est dissipée en quelques minutes afin que le CTP puisse refroidir jusqu'à la température ambiante et être prêt pour une autre exploitation avec limitation du courant d'appel. Les thermistances PTCEL de Vishay / BC Components peuvent résister à des cycles de charge ou décharge très répétitifs (> 100 000) pour des applications industrielles et de l'industrie automobile. Les thermistances séries PTCEL13 et PTCEL17 sont homologuées AEC-Q200 et reconnues UL. Outre un choix prêt à l’emploi, la série PTCEL peut être personnalisée selon les spécifications des concepteurs de circuits, y compris divers valeurs de résistance ou niveaux de tension et d’énergie.

Caractéristiques

  • Hauts niveaux d’absorption d’énergie jusqu’à 340 J
  • Nombre élevé de cycles de puissance d’appel > 100 000 cycles
  • Haute résistance aux puissances de crête sans commutation jusqu’à 25  kW
  • Peut prendre en charge une forte tension directe jusqu'à 1 000 V
  • Auto-protection en cas de surcharge sans risque de surchauffe
  • Homologué AEC-Q200
  • Reconnaissance UL : fichier E148885 pour CA et CC
  • Construction robuste avec revêtement homologué UL 94V-0

Applications

  • Convertisseurs CC/CC et CA/CC
  • Circuits de perte de charge et de liaison CC
  • Circuits de décharge d’urgence
  • Chargeur embarqué, équipement de charge de batterie
  • Entraînements à moteur
  • Équipement de soudage

Caractéristiques techniques

  • Plage de résistance 60 Ω à 1 000 Ω
  • Courant d'appel maximum 40 A
  • Plage +130 °C de température de commutation range à +140 °C
  • TensionCC maximale de 500 VCC à 1 000 V CC
  • Tension CA maximale de 350 VRMS à 700 VRMS
  • Facteur de dissipation 14mW/K à 19,5 mW/K

Infographie

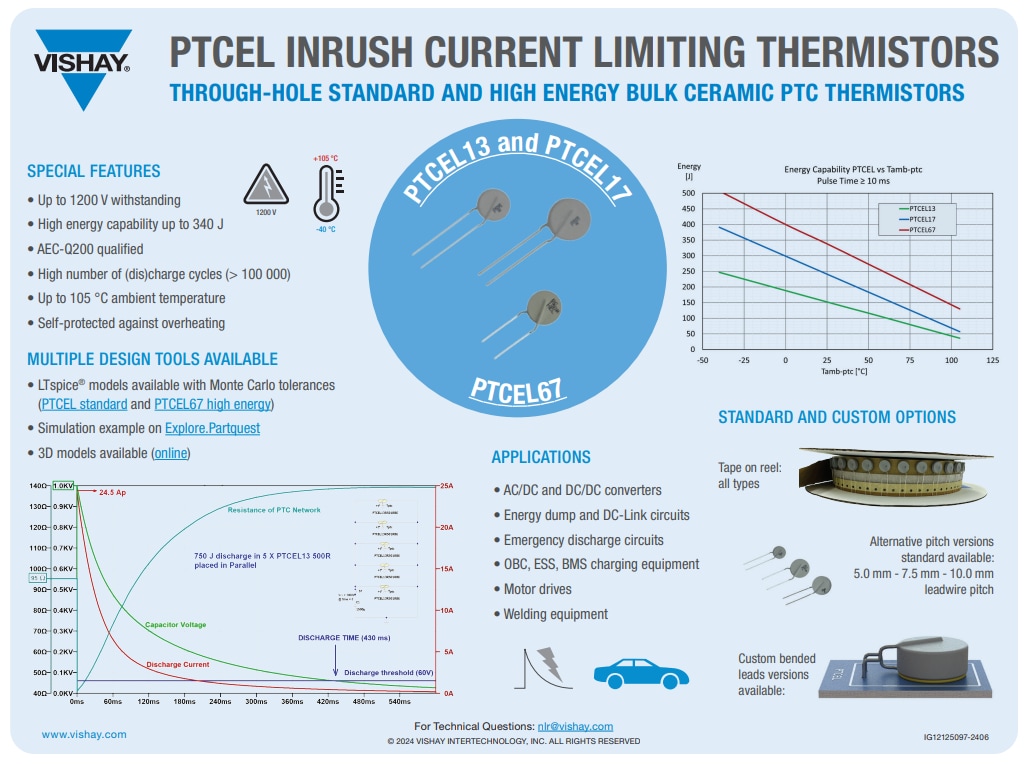

Infographie - Vishay / BC Components Thermistances CTP à limitation de courant d’appel PTCEL

Infographie traversant

Infographie - Vishay / BC Components Thermistances CTP à limitation de courant d’appel PTCEL

Paramètres mécaniques

Vishay / BC Components Thermistances CTP à limitation de courant d’appel PTCEL

Dimensions extérieures

Plan mécanique - Vishay / BC Components Thermistances CTP à limitation de courant d’appel PTCEL
