Vishay Semiconductors Modules d'alimentation MOSFET SiC MAACPAK PressFit
Les modules d'alimentation MOSFET SiC MAACPAK PressFit de Vishay Semiconductors sont des modules 1 200 V conçus pour augmenter l'efficacité et la fiabilité pour les applications de fréquence moyenne à élevée dans l'automobile, l'énergie, l'industrie et les systèmes de télécommunications. Proposant respectivement quatre et six MOSFET dans le boîtier à profil mince MAACPAK PressFit, les VS-MPY038P120 et VS-MPX075P120 de Vishay Semiconductors combinent une technologie avancée en carbure de silicium (SiC) avec une construction moulée par transfert robuste. Les modules d'alimentation intègrent des MOSFET SiC avec une thermistance NTC pour la détection de la température et des diodes SiC intrinsèques rapides qui ont une faible récupération inverse. Le résultat est une réduction des pertes de commutation et une efficacité accrue.
Pour une fiabilité accrue, la technologie robuste de moulage par transfert des VS-MPY038P120 et VS-MPX075P120 permet aux dispositifs d'atteindre des cycles de vie de produit plus longs que les solutions héritées disponibles sur le marché, tout en améliorant la résistance thermique. Pour une commutation plus efficace et plus propre, le profil mince des modules d'alimentation MAACPAK aide à réduire l'inductance parasite et les EMI, tout en économisant de l'espace. Les broches PressFit des modules sont disposées dans une matrice conforme aux normes industrielles, permettant un remplacement facile des solutions concurrentes dans les conceptions existantes afin d'améliorer les performances.
Caractéristiques
- MOSFET de puissance en carbure de silicium intégré
- Diode intrinsèque rapide intégrée avec récupération inverse réduite (Qrr)
- Thermistances CTN intégrées pour la détection de la température
- Haute tension de blocage de 1 200 V avec faible résistance de conduction (jusqu'à 38 Ω)
- Commutation à haute vitesse avec faible capacité
- Température de jonction maximale +175 °C
- Technologie de verrouillage par broche PressFit
- Options de configuration du circuit
- Convertisseur à pont complet (VS-MPY038P120)
- Convertisseur triphasé (VS-MPX075P120)
- Construction moulée par transfert robuste
- Boîtier MAACPAK PressFit à profil mince
- UL en attente
- Sans plomb, sans halogène et conforme à la directive RoHS
Applications
- Chargeurs de véhicules électriques
- Blocs d'alimentation électrique pour serveurs et télécommunications (PSU)
- Alimentations sans interruption (ASI)
- Chargeurs hors carte pour véhicules électriques (VE) et hybrides électriques (VHE)
- Entraînements à moteur
- Équipement de soudage
- Convertisseurs solaires
- Alimentations électriques à découpage (SMPS)
- Convertisseurs CC/CC
- Systèmes HVAC
- Systèmes de stockage de batterie à grande échelle
Caractéristiques techniques
- MOSFET
- Tension drain-source maximale de 1 200 V
- Courant de drain continu à une tension grille-source de 15 V
- De 35 A à 43 A maximum pour le VS-MPY038P120
- De 18 A à 22 A maximum pour le VS-MPX075P120
- Plage de courant de drain impulsionnel maximum de 100 A à 180 A
- Plage de puissance dissipable admissible de 47,5 W à 93 W
- Tension maximale entre la grille et la source de -8 V/+19 V, plage de fonctionnement recommandée de -4 V/+15 V
- Module
- Plage de température de jonction maximale de -55 °C à +175 °C
- Plage de température de fonctionnement de jonction maximum de -40 °C à +150 °C
- Plage de température de stockage maximale de fonctionnement de -40 °C à +150 °C
- Tension d’isolation maximale de 3500 VRMS
- Tension de rupture minimale entre le drain et la source de 1 200 V
- Plage de résistance statique entre le drain et la source de 33 mΩ à 128 mΩ
- Plage de tension de seuil de grille de 1,6 V à 3,8 V
- Coefficient de température typique de la plage de tension de seuil de -5,9 mV/°C à -5,0 mV/°C
- Transconductance directe typique de 12,4 S à 27,3 S
- Plage de courant de fuite maximal entre le drain et la source de 60 μA à 120 μA
- Fuite entre la grille et la source maximale de ±250 nA
- Plage de charge de grille totale typique de 56 nC à 100 nC
- Plage de charge entre la grille et la source typique de 17 nC à 33 nC
- Plage de charge entre la grille et le drain (Miller) typique de 18 nC à 27 nC
- Plage d'énergie de commutation de passage à l'ouverture typique de 0,193 mJ à 0,508 mJ
- Plage d'énergie de commutation de passage à la fermeture typique de 0,074 mJ à 0,152 mJ
- Plage de delai de passage à l'ouverture typique de 13 ns à 15 ns
- Plage de temps de montée typique de 12 ns à 14 ns
- Plage de délai de passage à fermeture typique de 35 ns à 44 ns
- Plage de temps de chute typique de 10 ns à 11 ns
- Plage de capacité d'entrée typique de 1 489 pF à 2 979 pF
- Plage de capacité de sortie typique de 85 pF à 91 pF
- Plage de capacité de transfert inverse typique de 6,1 pF à 8,9 pF
- Valeurs et caractéristiques de la source vers le drain
- Plage de courant source pulsé maximum de 100 A à 189 A (diode de corps)
- Plage de tension directe de diode typique de 5,75 V à 5,96 V
- Plage de temps de récupération inverse typique de 14,4 ns à 15 ns
- Plage de charge de récupération inverse typique de 198 nC à 346 nC
- Charge de récupération inverse typique de 26 A à 38,3 A
- Thermistance NTC interne
- Résistance de 10 kΩ
- Constante B de 3 430 K, ±3 %
- Plage de température de fonctionnement de -40 °C à +150 °C à puissance nulle
- Facteur de dissipation de 3,5 mW/K
- Constante de temps thermique ≈10 s
- Résistance thermique
- Plage entre la jonction et le dissipateur typique de 0,9 °C/W à 1,8 °C/W
- 0,1 °C/W typique entre le boîtier et le dissipateur
- Données mécaniques
- Plage de couple de serrage de 0,7 Nm à 1,7 Nm (M3)
- Poids typique de 16 g
- Boîtier MAACPAK
Fiche technique
- Module d’alimentation MAACPAK PressFit VS-MPY038P120, MOSFET en carbure de silicium convertisseur à pont complet, 38 mΩ
- Module d’alimentation MAACPAK PressFit VS-MPX075P120, MOSFET en carbure de silicium onduleur triphasé 1 200 V, 75 mΩ

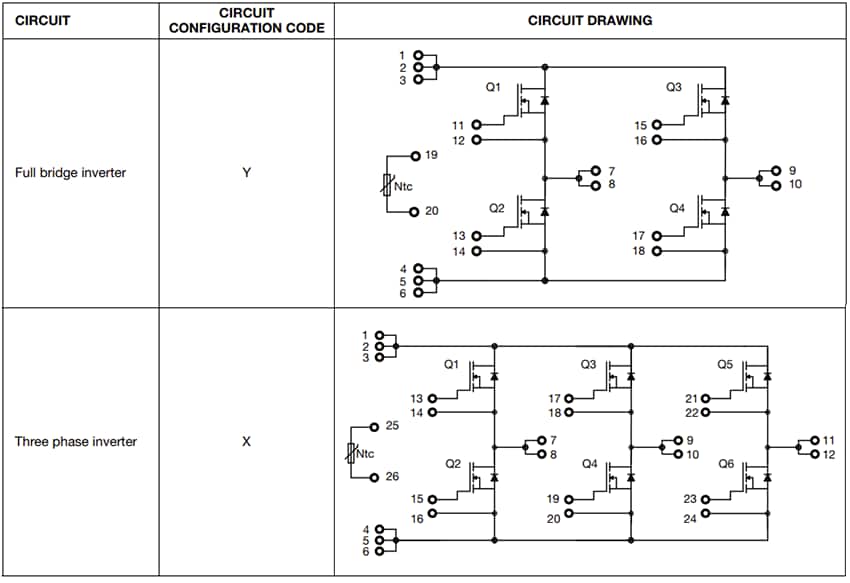

Configuration du circuit
