u-blox Adaptateur MicroSD vers M.2 ADP-uSD-M2
L'adaptateur MicroSD vers M.2 ADP-uSD-M2 de u-blox permet aux modules de carte M.2 de se brancher directement sur les cartes de développement d'applications qui nécessitent un port M.2. L'ADP-uSD-M2 se connecte à tous les ports microSD et adaptateurs microSD vers SD et dispose d'un accès illimité aux interfaces SDIO et UART sur la carte. L'adaptateur facilite le processeur hôte sur la plateforme de développement pour s'interfacer avec la connectivité sans fil prise en charge sur la carte M.2.
L'adaptateur MicroSD vers M.2 ADP-uSD-M2 u-blox dispose d'un connecteur microSD avec une alimentation 3,3 V adaptée et une embase à 4 fils pour un accès sans effort à l'interface UART sur la carte. Avec un connecteur M.2 d'une hauteur de 4,2 mm, l'ADP-uSD-M2 est adapté à toutes les cartes à clé E de Type M.2 2230 qui prennent en charge un module sans fil avec une interface SDIO.
Caractéristiques
- Permet d'utiliser les cartes M.2 Wi-Fi et BLUETOOTH® avec les cartes de développement dotées d'emplacements microSD ou SD standard
- Accès facile aux interfaces SDIO et UART de la carte M.2
- Dimensions compactes
- Adapté à toutes les cartes à clé E de type M.2 2230
- Connecteur M.2 avec une hauteur de 4,2 mm et un pas de 0,5 mm
- Il peut être utilisé avec un adaptateur microSD vers SD pour accéder aux fentes SD standard
- Cavalier de désactivation Bluetooth
Contenu du kit
- Adaptateur ADP-uSD-M2
- 6 vis M2.5
Produits associés
u-blox Modules M2-JODY-W3
Intègrent le module de connectivité JODY-W3 Wi-Fi 6 et BLUETOOTH ® 5.3 avec la carte M.2.
u-blox Modules M2-JODY-W2
Les performances du Wi-Fi® 5 JODY-W2 combinées avec un module BLUETOOTH® 5.2 et une carte M.2.
u-blox cartes M2-MAYA-W1
Les performances combinées du module Wi-Fi 4 MAYA-W1et BLUETOOTH ® 5.2 avec la carte M.2.

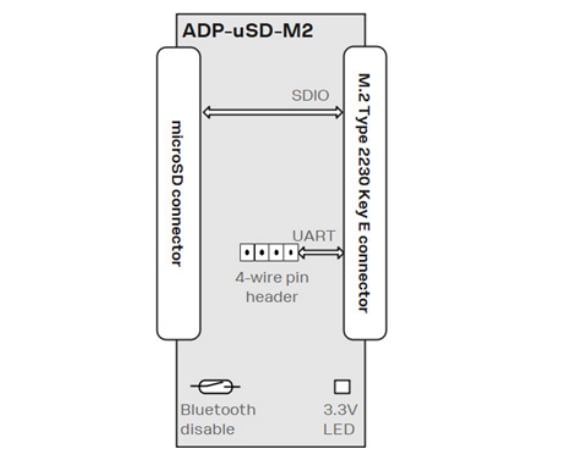

Schéma fonctionnel
