Toshiba CI pilotes de grille à protection contre les surtensions TCK42xG
Les CI pilotes de grille de protection contre les surtensions TCK42xG de Toshiba sont des pilotes de grille conçus pour les MOSFET externes à canal N. Ces composants prennent en charge les MOSFET fonctionnant sur une large ligne de tension de 2,7 V à 28,0 V avec divers alignements de verrouillage de surtension. Ces composants disposent d'un faible courant en mode veille, de moins de 1 µA, d'un circuit de pompe de charge intégré et d'un circuit de protection grille-source MOSFET. Les pilotes de grille TCK42xG sont adaptés aux systèmes mobiles, portables et aux circuits de gestion d'alimentation tels que les applications de commutateur de charge. Les pilotes de grille de protection contre les surtensions TCK42xG de Toshiba sont logés dans un petit boîtier WCSP6G mince, idéal pour les applications à espace restreint.
Caractéristiques
- Pilote de grille pour MOSFET à drain commun et canal N
- Pilote de grille pour canal N unique côté haut MOFSET
- Haute tension d'entrée maximale : VIN max = 40 V
- Large tension de fonctionnement en entrée : VIN = 2,7 V à 28,0 V
- Verrouillage de surtension : VIN_OVLO = 23,26 V (std)
- Verrouillage de sous-tension : VIN_UVLO = 2,0 V (std)
- Circuit de protection grille-source
- Circuit de pompe de charge intégré (tension de source de grille VGS = 10 V (std))
- Faible courant de veille - IQ(OFF) = 0,9 µA max à VIN = 12 V
- Plage de température de fonctionnement de -40 °C à +85 °C
- Boîtier WCSP6G 1,2 mm x 0,8 mm x 0,35 mm
- Poids : 0,61 mg
Vidéos

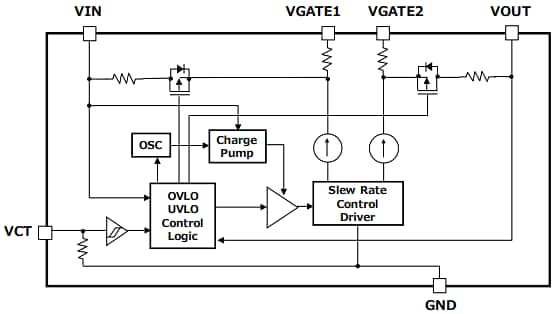

Schéma fonctionnel
Profil de boîtier
Produits associés
Toshiba Pilote de grille + MOSFET pour multiplexeur de puissance de ligne de 5 V à 24 V
Répond à une variété de défis présents dans le multiplexage de puissance et prend en charge les lignes électriques 5 V à 24 V.
Publié le: 2022-01-05
| Mis à jour le: 2023-01-23
