Toshiba Isolateurs numériques haute vitesse à double canal
Les isolateurs numériques haute vitesse à double canal de Toshiba sont conçus pour fournir une isolation robuste et une transmission de signal haute vitesse dans les applications industrielles, grand public et automobiles. Ces isolateurs utilisent la technologie de couplage inductif pour atteindre des débits de données jusqu'à 50 Mbps tout en maintenant des tensions d'isolation de 3kVrms et des normes d'isolation de base . La série DCM320 de Toshiba prend en charge deux canaux aller, tandis que la série DCM321 offre un canal aller et un canal retour, adaptés à la communication bidirectionnelle. Avec un faible retard de propagation (généralement 10 ns) et une immunité élevée aux transitoires en mode commun (CMTI > 100 kV/μs), ces dispositifs sont idéaux pour une utilisation dans le contrôle de moteur, les convertisseurs de puissance, les systèmes de gestion de batterie et l'isolation de signal dans les environnements bruyants. Le boîtier compact SOIC-8 et la large plage de température de fonctionnement (-40 °C à +125 °C) améliorent encore la polyvalence dans les systèmes électroniques exigeants.
Caractéristiques
- Débit de données maximum de 50 Mbit/s
- Sortie par défaut
- Faible (DCM32xC)
- Élevée (DCM32xD)
- 2 canaux
- 2 aller, 0 retour (DCM320x)
- 1 aller, 1 retour (DCM321x)
- Options de tension d'exploitation de 3,3 V ou 5 V
- 3000VRMS de tension d'isolation
- Immunité transitoire en mode commun standard de ±100 kV/μs
- AEC-Q100 (qualifié classe 1)
- Boîtier SOIC-8
- Sécurité
- UL 1577, dossier n° E519997
- cUL - Avis de service d'acceptation de composants CSA n° E519997
Applications
- Équipement automobile
- Contrôle de batterie
- Contrôle de la batterie de carburant
- Véhicules électriques (EV)
- Isolation du convertisseur de date
Caractéristiques techniques
- Plage de tension d'alimentation maximale de -0,5 VCC à 6,0 VCC, ne doit pas dépasser 6 V
- Courant de sortie maximal de ±15 mA
- Commutation
- CC à un débit de données de 50 Mbit/s
- Retard de propagation
- 18,3 ns maximum, 10,9 ns standard pour 5 V
- 19,1 ns maximum, 11,6 ns standard pour 3,3 VV
- Distorsion de largeur d'impulsion maximale de 5,1 ns, 0,8 ns standard
- Décalage du retard de propagation maximum de 13 ns (entre deux unités)
- Adaptation de canal maximale de 4,4 ns
- Temps de montée/descente du signal de sortie standard
- 0,9 ns pour 5 V
- 0,8 ns pour 3,3 V
- Immunité aux transitoires en mode commun standard de 100 kV/µs
- Courant d'entrée maximal de ±10 µA
- Tension d'isolation maximale de 3 000 VRMS
- Puissance dissipable admissible de 1 403 mW
- Impédance de sortie standard de 50 Ω
- Hystérésis de tension de seuil d'entrée logique standard de 0,37 V
- Données mécaniques
- Ligne de fuite minimale de 3,8 mm
- Distance d'isolement minimale de 4 mm
- 17 µm de distance à travers l'isolation
- Températures
- Plage de fonctionnement de -40 °C à +125 °C
- Plage de jonction de -40 °C à +150 °C
- Température de soudage maximale de +260 °C
Vidéos

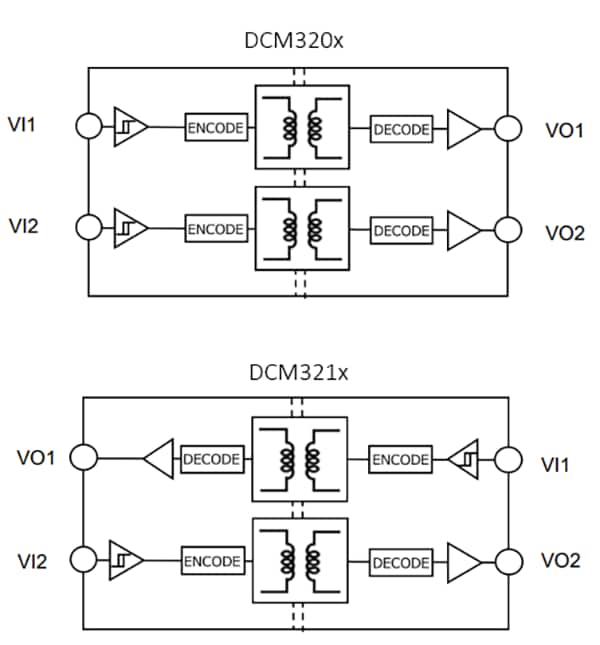

Schémas de bloc
