Texas Instruments Module d'évaluation UCC28782EVM-030
Le module d'évaluation de Texas Instruments UCC28782EVM-030 est configuré pour évaluer l'exploitation du contrôleur Flyback à pince active UCC28782. L'UCC28782 met en œuvre une haute efficacité et une haute densité pour un adaptateur de livraison d'alimentation (PD) USB Type-C™ de 65 W hors ligne utilisant l'UCC28782. L'entrée prend en charge une tension universelle de 90 Vca à 264 Vca, tandis que la sortie unique peut être réglée sur 5 V, 9 V et 15 V. Ces paramètres sont tous réglés à 3 A maximum et 20 V à 3,25 A maximum, ce qui peut être ajusté avec le contrôleur d'interface USB PD.
Le module d'évaluation UCC28782EVM-030 de TI fournit un fonctionnement à haute fréquence nominal de 250 kHz, permettant une solution de petite taille tandis que le fonctionnement multimode maintient un haut rendement. Le LMG2610 intègre des FET côté haut et côté bas, des commandes de grille et des redresseurs de niveau côté haut et fournit une émulation de détection de courant sans perte. De plus, un redressement synchrone est utilisé sur la sortie pour augmenter le rendement.
Caractéristiques
- Entrée CA universelle de 90 VCA à 264 VCA avec sortie conforme à la norme USB Type-C PD 3.0 jusqu'à 65 W (5 V/3 A, 9 V/3 A, 15 V /3 A, 20 V/3,25 A)
- Le rendement et la consommation d'énergie en veille dépassent les exigences réglementaires CoC de niveau 2 et DoE de niveau VI
- Densité de puissance de 30 W/in3 avec un rendement de 93 % à 90 VCA à pleine charge
- La variation de fréquence, la décharge de condensateur X simplifie la conformité aux exigences EMI EN 55022
- Utilise des MOSFET au GaN pour augmenter le rendement
Applications
- Adaptateurs d'alimentation PD USB-C
- Adaptateurs d'alimentation PPS USB-C
- Alimentations auxiliaires CA-CC ou CC-CC
- Convertisseurs/adaptateurs CA-CC haute densité pour ordinateurs portables, tablettes, télévisions et décodeurs
Schéma de la configuration du test

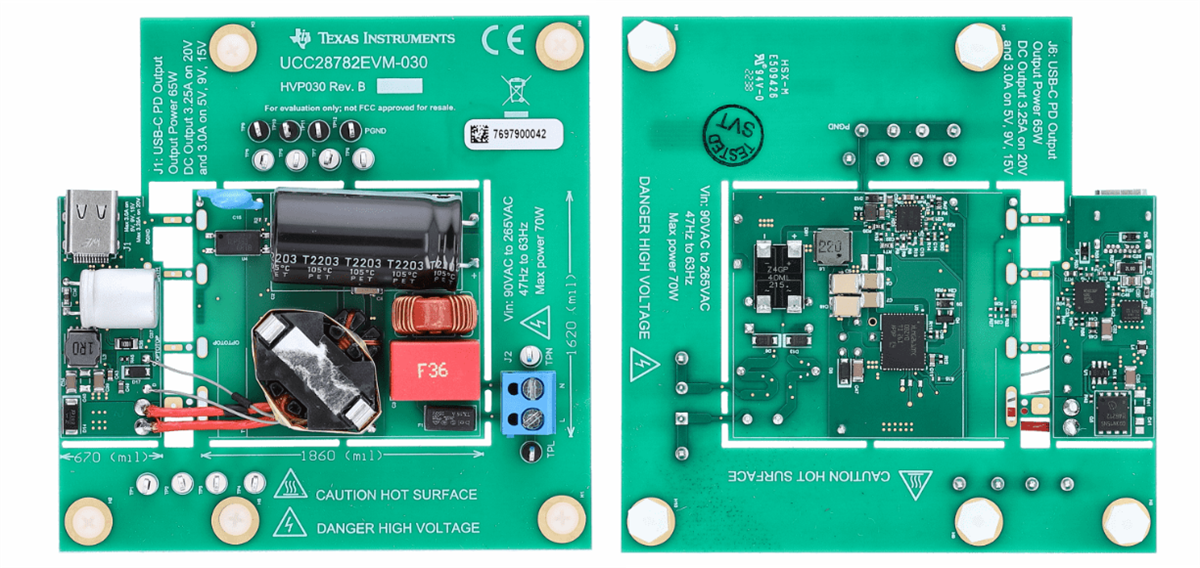

Configuration de la PCB
Produits associés
Texas Instruments CI demi-pont GaN LMG2610
Demi-pont FET de puissance au GaN 650 V pour convertisseurs Flyback à limitation active (ACF) < 75 W dans les applications SMPS.
Texas Instruments Contrôleurs Flyback à limitation active (ACF) UCC28782
Le dispositif est conçu pour les applications USB Type-C™ PD et permet une efficacité supérieure à 93 %.
Texas Instruments Isolateurs numériques ISO771x/ISO771x-Q1
Isolateurs numériques mono-canal avec un niveau d'isolation de 5 000 VRMS ou 3 000 VRMS selon la norme UL 1577.
