Texas Instruments Conditionneurs de signal haut débit USB 2.0 TUSB217A
Les conditionneurs de signal haut débit USB 2.0 TUSB217A de Texas Instruments sont conçus pour compenser à la fois la perte de CA (en raison d'une charge capacitive) et la perte de CC (en raison d'une perte résistive) dans le canal de transmission. Le TUSB217A tire parti d'une conception brevetée pour accélérer les fronts de transition du signal haut débit USB 2.0 avec un amplificateur de bord et augmente les niveaux statiques avec une fonction Boost du CC. Le TUSB217A comprend une fonction de pré-égalisation pour améliorer la sensibilité du récepteur et compenser la gigue des interférences inter-symboles (ISI) dans les applications avec une longueur de câble plus longue. Les caractéristiques du signal USB à faible vitesse et pleine vitesse sont inchangées par le TUSB217A.
Le TUSB217A de TI permet à un système de passer la conformité à la vue proche de l'extrémité USB 2.0 avec un câble de 5 mètres. Le TUSB217A est compatible avec les protocoles USB On-The-Go (OTG) et de charge de batterie (BC 1.2). Le contrôleur de charge de batterie BC 1.2 intégré est activé via une broche de commande.
Caractéristiques
- Large plage de tension d'alimentation : 2,3 V à 6,5 V
- Déconnexion USB ultra-faible et consommation d'énergie d'arrêt
- Fournit un conditionnement du signal à haute vitesse USB 2.0
- Compatible avec USB 2.0, OTG 2.0 et BC 1.2
- Prise en charge de la signalisation à faible vitesse, pleine vitesse et haute vitesse
- Contrôleurs de port de charge en aval (CDP) BC 1.2 intégré et de port de charge dédié (DCP) qui changent dynamiquement par broche DCP/CDP
- Agnostique hôte/périphérique
- Prend en charge jusqu'à 5 m de longueur de câble
- Quatre paramètres d'amplification de signal sélectionnables (élévateur de front avec élévateur CC) via des valeurs de résistance pull-down externes
- Trois paramètres d'égalisation RX sélectionnables par le biais de l'extraction vers le haut ou vers le bas pour compenser la gigue ISI des applications à perte élevée
- Prend en charge jusqu'à 10 m de longueur de câble avec deux dispositifs TUSB217A
- Solution évolutive : les dispositifs peuvent être connectés en guirlande pour les applications à perte élevée
- RWB est compatible avec les broches TUSB211/212/214/216
Applications
- Ordinateur portable, bureau/stations d'accueil
- Électronique portative
- Tablettes
- Téléphones mobiles
- Télévisions
- Câble actif, rallonges de câble, fond de panier
Module d'évaluation associé
Texas Instruments Module d'évaluation (EVM) TUSB217AEVM-BC
Utilisé pour évaluer les capacités de conditionnement du signal du dispositif TUSB217A pour diverses applications.

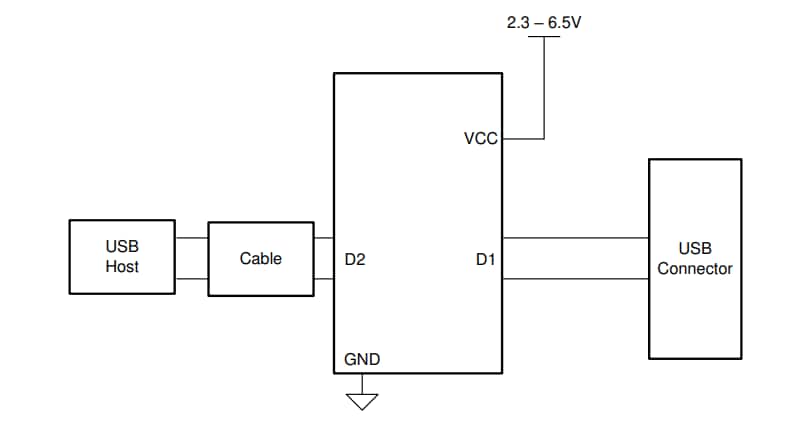

Schéma simplifié

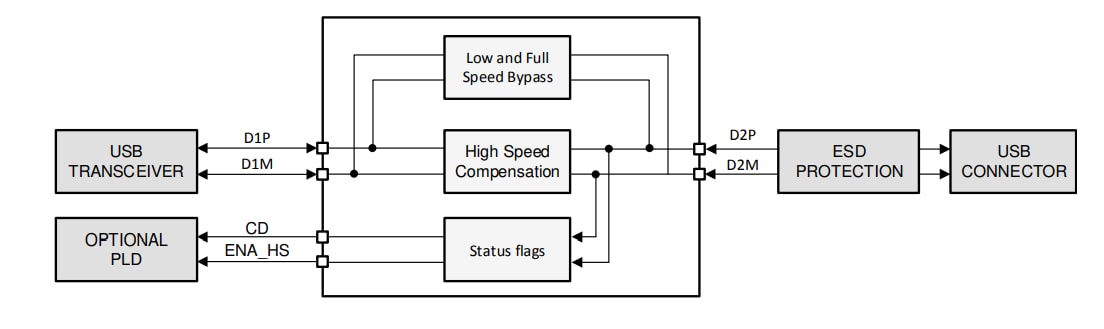

Schéma de principe fonctionnel
