Texas Instruments Module d'évaluation TRF0206EVM-CVAL
Le module d'évaluation TRF0206EVM-CVAL de Texas Instruments est conçu pour évaluer l'amplificateur TRF0206-SP. Le TRF0206-SP est un amplificateur durci par rayonnement à entrée asymétrique vers sortie différentielle encapsulé dans un boîtier LCC-FC à 12 broches de 6,00 mm2 × 6,10 mm2. Le TRF0206EVM-CVAL est conçu pour piloter un convertisseur analogique-numérique à entrée différentielle haute vitesse sans utiliser de balun passif.
Le module d'évaluation TRF0206EVM-CVAL de TI est configuré pour une adaptation d'entrée asymétrique de 50 Ω, tandis que l'amplificateur TRF0206-SP dispose d'une faible impédance de sortie. La carte offre des condensateurs de couplage CA à l'entrée et à la sortie. Le TRF0206EVM-CVAL est prêt à se connecter à une alimentation électrique de +3,3 V, une source de signal et des instruments de test pour les mesures.
Caractéristiques
- Fonctionne sur une alimentation unique de +3,3 V
- Interface simple vers les entrées et la sortie via des connecteurs SMA embarqués
- Conçu pour une adaptation d'entrée asymétrique de 50 Ω
- Option de mise hors tension disponible à bord à l'aide d'un connecteur cavalier
Configuration de tonalité unique

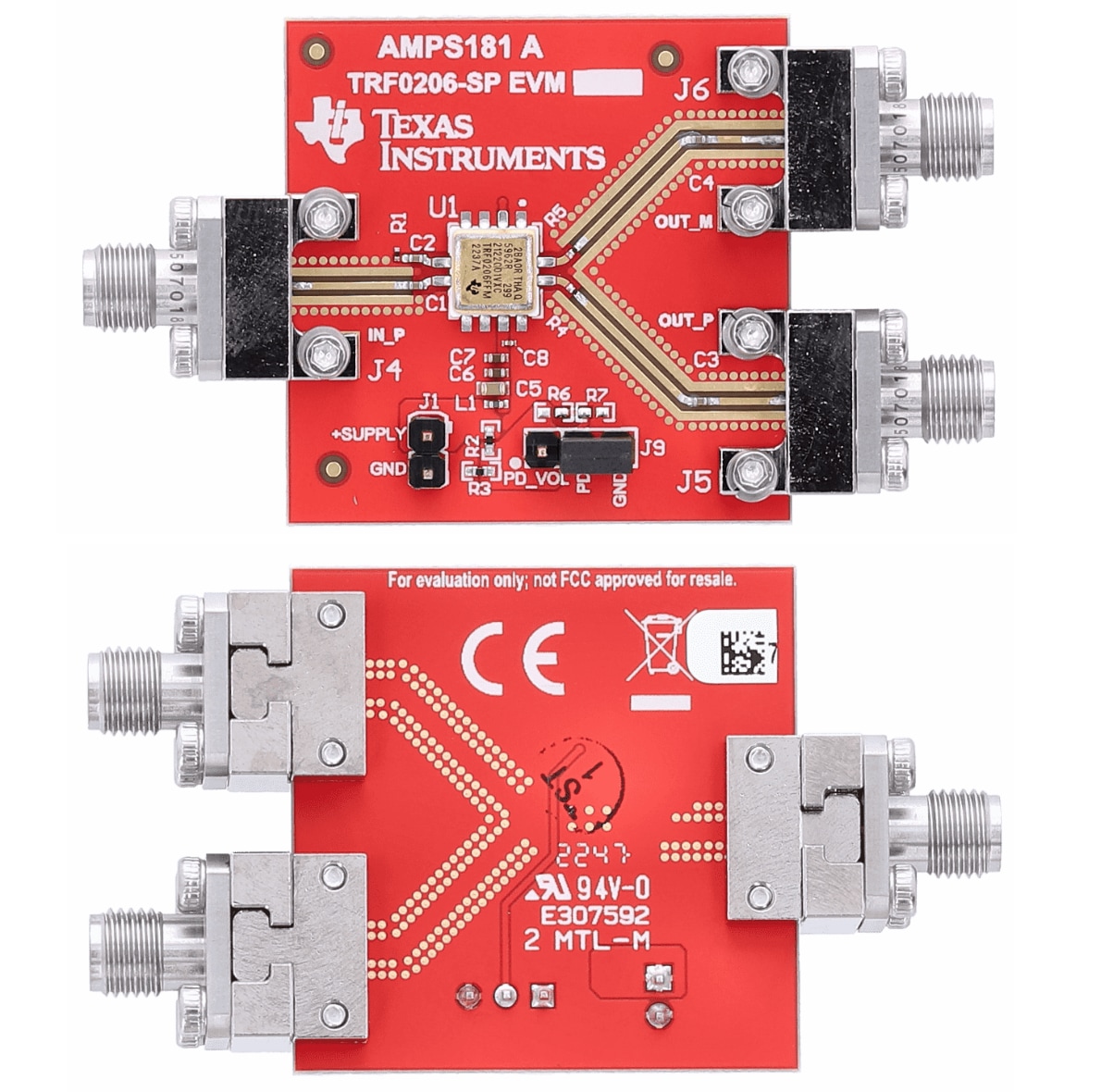

Configuration du circuit imprimé
