Texas Instruments Module d'évaluation de convertisseur TPSM8A29EVM
Le module d'évaluation (EVM) de convertisseur TPSM8A29EVM Texas Instruments permet aux utilisateurs d'évaluer le TPSM8A29. Le TPSM8A29 est un convertisseur buck 15 A avec un inducteur intégré permettant une solution de petite taille et un temps de conception rapide. La plage de tension de sortie par défaut est de 0,8 V à 5,0 V, avec un agencement flexible des condensateurs de sortie. Le TPSM8A29EVM est configuré pour fonctionner avec une tension d'entrée de 4 V à 16 V. Une large plage de tensions de sortie (0,8 V à 5 V) peut être configurée à l'aide de l'embase incluse. Trois fréquences de commutation différentes (600 kHz, 800 kHz, 1 MHz), ainsi que le fonctionnement en mode de conduction continue forcée (FCCM) ou en mode de conduction discontinue (DCM), sont également configurées à l'aide de l'embase incluse.
Plusieurs points de test sont inclus sur le TPSM8A29EVM de Texas Instruments pour faciliter la mesure et l'évaluation des performances des dispositifs. Plusieurs autres points de test peuvent être utilisés pour surveiller les signaux de contrôle ou utiliser des signaux de contrôle d'entrée externes au TPSM8A29. La large plage de tension d'entrée, la plage de tension de sortie, la sortie de courant élevé, la petite taille des solutions et les modes de fonctionnement flexibles du TPSM8A29 font du TPSM8A29 un excellent choix pour un large éventail de marchés.
Caractéristiques
- Inducteur intégré et MOSFET de puissance à canal N
- Topologie de contrôle D-CAP3 pour une réponse transitoire rapide et sans compensation externe
- Fréquence de commutation 600 kHz, 800 kHz ou 1 MHz avec fonctionnement FCCM/DCM sélectionnable
- Détection à distance optionnelle
Produits associés
Texas Instruments Module d'alimentation Buck 15 A TPSM8A28 - TI | Mouser
De petite taille et à haut rendement, intégrant un inducteur et des composants passifs de base.

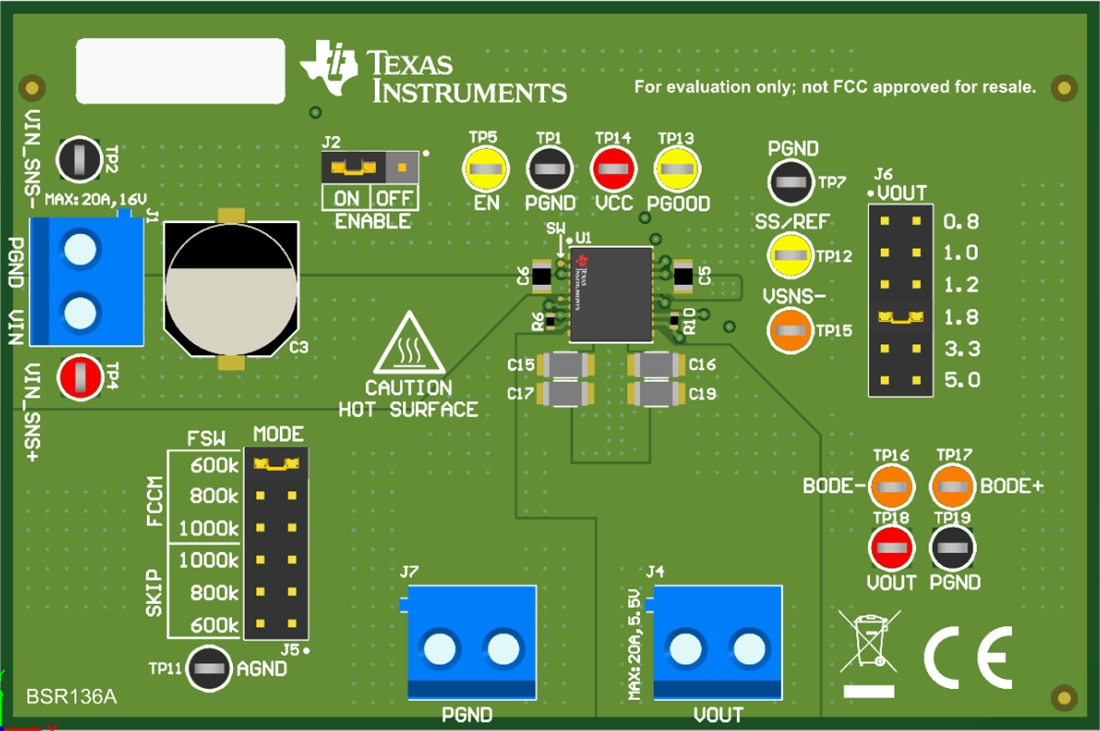

Agencement de la carte
