Texas Instruments Module abaisseur TPSM560R6H
Le module abaisseur TPSM560R6H de Texas Instruments offre une solution d'alimentation de 600 mA hautement intégrée dans un boîtier QFN amélioré thermiquement. Le TPSM560R6H combine une entrée 60 V, un convertisseur CC-CC Buck avec des MOSFET de puissance, un inducteur blindé et des composants passifs.
Le module abaisseur compact et facile à utiliser TPSM560R6H de TI fournit une large plage de tension de sortie réglable de 1,0 V à 16 V. La solution totale nécessite seulement quatre composants externes et élimine la sélection de pièces magnétiques et de compensation de boucle du processus de conception. Le dispositif offre un ensemble complet de caractéristiques, y compris la bonne alimentation, l'UVLO programmable, le démarrage pré-polarisé, les protections contre les surintensités et la température, faisant du TPSM560R6H un excellent dispositif pour alimenter un large éventail d'applications.
Le module abaisseur TPSM560R6H est disponible en boîtier QFN à 15 broches de 5,0 mm × 5,5 mm × 4,0 mm qui utilise la technologie QFN HotRod pour des performances thermiques améliorées, une empreinte réduite et une faible EMI. L'empreinte du boîtier dispose de toutes les broches accessibles depuis le périmètre et d'une seule grande pastille thermique pour une disposition simple et une manipulation facile dans la fabrication.
Caractéristiques
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- QFN HotRod™ amélioré de 5,0 mm × 5,5 mm × 4,0 mm
- Excellentes performances thermiques: puissance de sortie jusqu'à 9,6 W à 85 °C, aucun flux d'air
- Empreinte standard dans une seule grande pastille thermique et toutes les broches accessibles depuis le périmètre
- Conçu pour des applications fiables et robustes
- Large plage de tension d'entrée de 4,2 V à 60 V
- Protection contre les tensions transitoires d'entrée jusqu'à 66 V
- Plage de jonction de fonctionnement de –40 °C à +125 ºC
- Fréquence de commutation fixe 1 MHz
- Mode de fonctionnement FPWM
- Optimisé pour les exigences EMI ultra-faibles
- Inducteur blindé intégré et condensateurs de dérivation à haute fréquence
- Conforme aux normes EMI EN55011
- Courant de repos sans commutation de 26 µA
- Démarrage monotone dans une sortie pré-polarisée
- Aucun composant de boucle de compensation ou d'amorçage
- UVLO d'activation de précision et d'entrée avec hystérésis
- Protection d'arrêt thermique avec hystérésis
- Créez une conception personnalisée à l'aide du TPSM560R6H avec le WEBENCH® Power Designer
Applications
- Transmetteurs et capteurs de terrain, modules PLC
- Thermostats, vidéosurveillance, systèmes CVC
- Pilotes CA et servomoteurs, encodeurs rotatifs
- Transport industriel, suivi d'actifs
- Applications de sortie négative
Produits associés
Texas Instruments Modules d'évaluation (EVM) TPSM560R6xEVM
Conçu pour l'évaluation des caractéristiques du module d'alimentation buck synchrone TPSM560R6x.

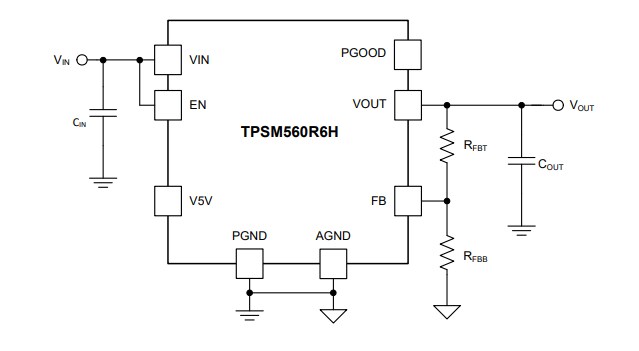

Schéma standard
Schéma fonctionnel
