Texas Instruments Carte d'évaluation TPSM5601R5HEVM/TPSM5601R5HSEVM
La carte d'évaluation TPSM5601R5HEVM/TPSM5601R5HSEVM de Texas Instruments est conçue pour évaluer le fonctionnement du module d'alimentation buck synchrone TPSM5601R5H configuré pour fonctionner avec des applications de bus d'entrée standard de 4,2 V à 60 V. Des points de test de surveillance sont fournis pour mesurer le rendement, la dissipation d'alimentation, l'ondulation d'entrée, l'ondulation de sortie, la régulation de ligne et de charge et la réponse transitoire.
La carte d'évaluation TPSM5601R5HEVM/TPSM5601R5HSEVM de TI fournit le courant nominal de sortie complet du TPSM5601R5H. Les condensateurs d'entrée et de sortie sont inclus pour s'adapter à l'ensemble de la plage de tension d'entrée et de tensions de sortie sélectionnables sur la carte d'évaluation.
Caractéristiques
- Plage de tension d'entrée de 4,2 V à 60 V
- Courant de sortie jusqu'à 1,5 A
- Tension de sortie de 1 V à 16 V
- Boîtier QFN de 5 mm x 5,5 mm

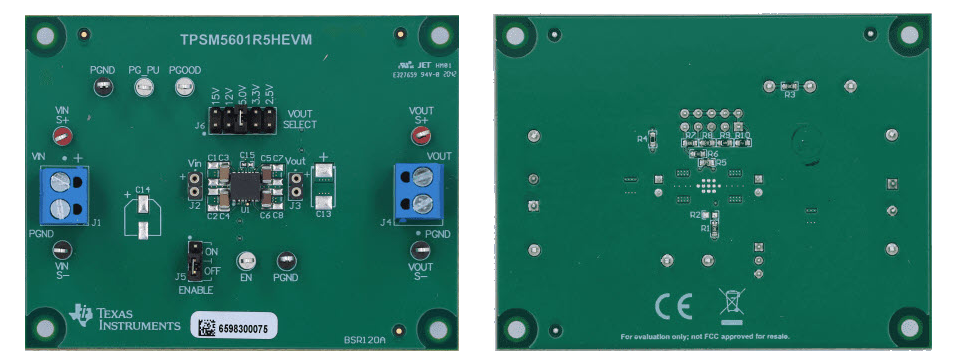

Disposition avant et arrière
Produit associé
Texas Instruments Module d'alimentation de 1,5 A TPSM5601R5Hx
Combine un convertisseur Buck CC/CC à entrée 60 V avec des MOSFET de puissance, une inductance blindée et des composants passifs.
Publié le: 2020-12-31
| Mis à jour le: 2024-11-06
