Texas Instruments Modules d'alimentation TPSM5601R5
Les modules de puissance TPSM5601R5 de Texas Instruments sont une solution d’alimentation 1,5 A hautement intégrée, notamment un convertisseur abaisseur CC-CC à entrée 60 V avec MOSFET de puissance, un inducteur blindé et des composants passifs dans un boîtier QFN endurci thermiquement.
Les modules d’alimentation compacts et faciles à utiliser TPSM5601R5 de TI disposent d’une large plage de tension de sortie réglable de 1,0 à 6 V. Cette solution totale nécessite seulement quatre composants externes et élimine la sélection de pièces magnétiques et la compensation de boucle du processus de conception.
Le composant offre un ensemble complet de fonctionnalités comprenant de bonnes protections, UVLO programmable, un démarrage pré-polarisé, des protections contre les surintensités et les températures. Cet ensemble de caractéristiques rend le TPSM5601R5 idéal pour alimenter diverses applications. De plus, le TPSM5601R5S fournit un fonctionnement à spectre étalé de fréquence.
Le boîtier QFN à 15 broches 5 mm × 5,5 mm 4 mm utilise la technologie QFN HotRod pour des performances thermiques améliorées, un encombrement réduit et une faible EMI dans les applications à espace restreint. L’empreinte du boîtier QFN dispose de toutes les broches accessibles depuis le périmètre et d’une seule grande pastille thermique pour une disposition simple et une manipulation facile dans la fabrication.
Caractéristiques
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- QFN 5,0 mm HotRod™ amélioré × 5,5 × 4,0 mm
- Excellentes performances thermiques jusqu’à la puissance de sortie de 18 W à 85 °C, sans flux d’air
- Encombrement standard de la seule grande pastille thermique et de toutes les broches accessibles depuis le périmètre
- Conçu pour des applications fiables et robustes
- Large plage de tension d'entrée de 4,2 V à 60 V
- Protection transitoire de tension d’entrée jusqu’à 66 V
- Plage de jonction de fonctionnement de -40 °C à +125 °C
- Plage de jonction de suffixe EXT de -55 °C à +125 °C
- Fréquence de commutation 400 kHz fixe
- Mode de fonctionnement FPWM
- Optimisé pour les exigences EMI ultra-faibles
- Inducteur blindé intégré et condensateurs de dérivation haute fréquence
- Conforme aux normes EMI EN55011
- L'option de spectre étendu réduit les émissions
- Courant de repos sans commutation 26 µA
- Démarrage du Monotonic dans une sortie pré-polarisée
- Aucun composant de compensation de boucle ou d’amorçage
- UVLO d'activation de précision et d'entrée avec hystérésis
- Protection d’arrêt thermique avec hystérésis
- Créez une conception personnalisée à l’aide du TPSM5601R5 avec le WEBENCH® Power Designer
Applications
- Transmetteurs et capteurs de terrain, modules PLC
- Thermostats, vidéosurveillance, systèmes CVC
- Entraînements CA et servomoteurs, encodeurs rotatifs
- Transport industriel, suivi d'actifs
- Applications de sortie négative
Module d'évaluation associé
Texas Instruments EVM TPSM5601R5EVM/TPSM5601R5SEVM
Configuré pour évaluer le fonctionnement des modules d'alimentation TPSM5601R5 et TPSM5601R5S.

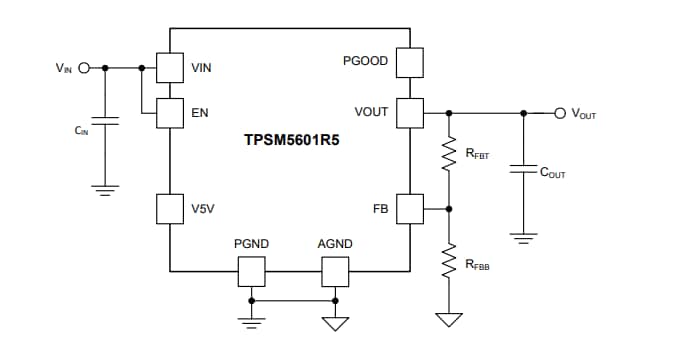

Schéma standard
Schéma fonctionnel
