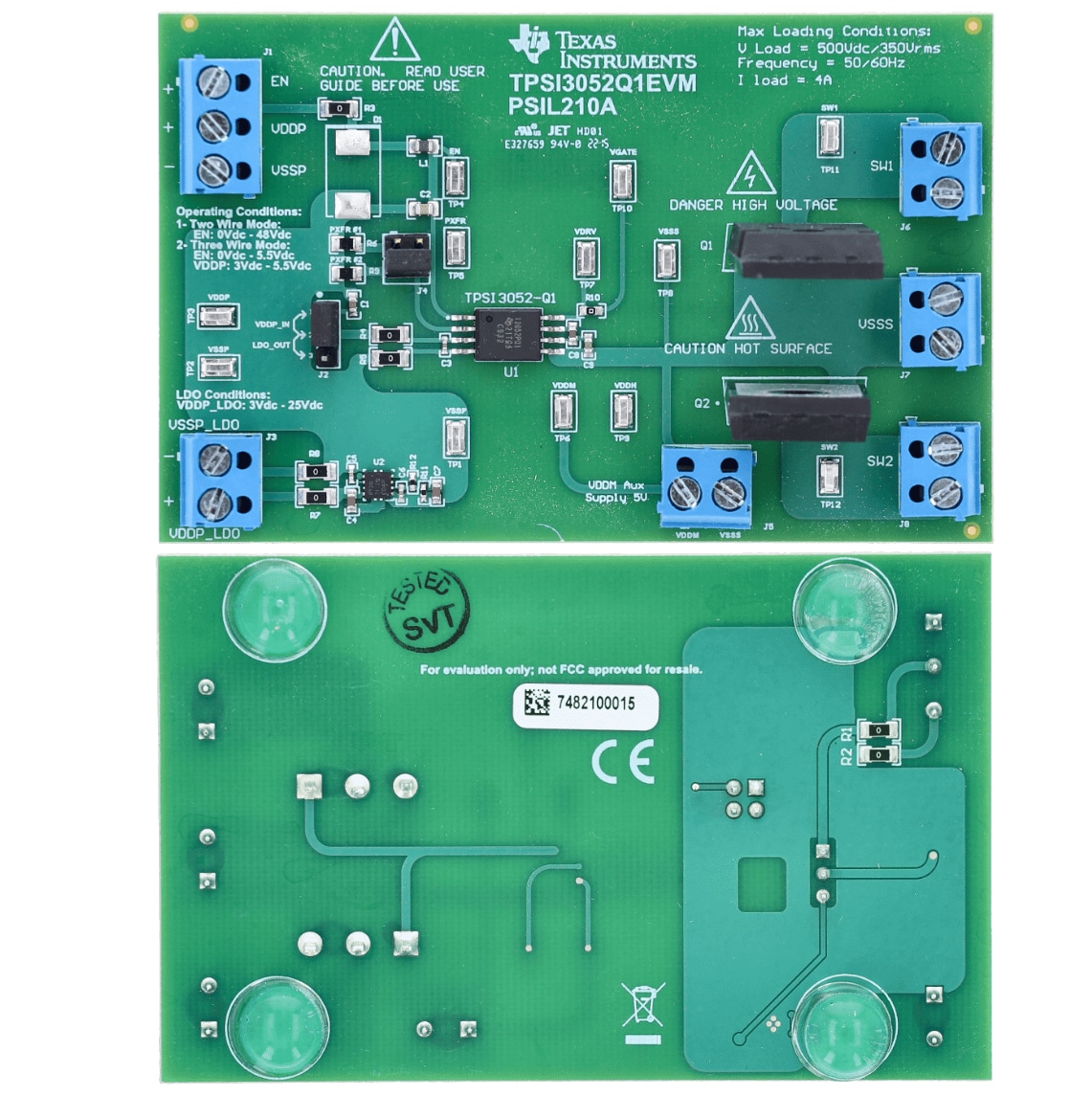

Texas Instruments Module d'évaluation TPSI3052Q1EVM
Le module d'évaluation TPSI3052Q1EVM de Texas Instruments est une carte à deux couches de cuivre conçue pour évaluer la fonctionnalité du TPSI3052-Q1. Le TPSI3052-Q1 est un pilote de commutateur isolé renforcé de 5 kVRMS avec un courant de source de pointe de 1,5 A et un courant de dissipateur de pointe de 3 A. Le module d'évaluation TPSI3052Q1EVM de TI contient plusieurs points d'essai pour chaque broche et une alimentation en tension pour assurer une fonctionnalité correcte. Le composant est qualifié pour les applications automobiles AEC-Q100.
Caractéristiques
- Qualifié pour les applications automobiles AEC-Q100
- Des points d'essai sont disponibles pour chaque broche et alimentation en tension pour assurer une fonctionnalité correcte
- MOSFET dos-à-dos 750 V CC externes sur EVM nominal pour 500 V CC
- Aucune alimentation secondaire isolée requise
- Pilote des transistors de puissance ou SCR externes
- Isolation renforcée de 5 kVRMS
- Commande de grille de 15 V avec un courant de source de crête de 1,5 A et un courant de dissipateur de crête de 3 A
- Alimentation jusqu'à 50 mW pour circuiterie auxiliaire externe
- Prend en charge la commutation CA ou CC
- Prend en charge les modes à deux ou trois fils
- Sept niveaux de transfert de puissance, résistance sélectionnable
Applications
- Relais Solid State (SSR)
- Systèmes hybrides, électriques et groupes motopropulseurs
- Immotique
- Automatisation et commande d'usine
Produit associé
Texas Instruments Pilote de commutateur isolé TPSI3052/TPSI3052-Q1
Entièrement intégré lorsqu'il est combiné à un commutateur d'alimentation externe, formant un SSR complètement isolé.
Configuration du mode à deux fils
Routage de PCB
Publié le: 2023-01-24
| Mis à jour le: 2023-02-20
