Texas Instruments Module d'évaluation TPSI2072Q1EVM
Le module d'évaluation TPSI2072Q1EVM de Texas Instruments est une carte à six couches de cuivre avec de multiples points d'essai et connecteurs pour évaluer pleinement la fonctionnalité du TPSI2072-Q1. Le TPSI2072-Q1 est un relais statique isolé à double canal conçu pour les applications automobiles et industrielles à haute tension telles que les systèmes de gestion de batterie, les chargeurs embarqués EV/HEV, le remplacement de relais mécaniques et la pré-charge de liaison CC. Le côté primaire du TPSI2072Q1EVM comprend quatre pilotes différentiels, qui produisent de l'alimentation et permettent des informations logiques à chacun des MOSFET internes du côté secondaire. Chaque MOSFET du côté secondaire dispose d'un véritable pont redresseur (pont complet) pour former son alimentation locale.
Caractéristiques
- Points d'essai disponible pour chaque approvisionnement broche et tension pour garantir fonctionnalité correct
- Peut être utilisé avec un générateur de forme d’onde externe ou testé avec une seule source d'alimentation si l'utilisateur relie VDD et l'active avec le connecteur fourni
- Qualifié pour les applications automobiles AEC-Q100
- MOSFET intégrés protégés contre les avalanches avec une tension de sécurité de 1 400 V
- Courant d'alimentation primaire faible, 5 mA à l'état allumé, 1 uA à l'état éteint.
Applications
- Relais à semi-conducteurs
- Systèmes hybrides, électriques et de groupe motopropulseur
- Systèmes de gestion de batterie (BMS)
- Systèmes de stockage d'énergie (ESS)
- Énergie solaire
- Chargeurs embarqués
- Infrastructure de chargement des véhicules électriques

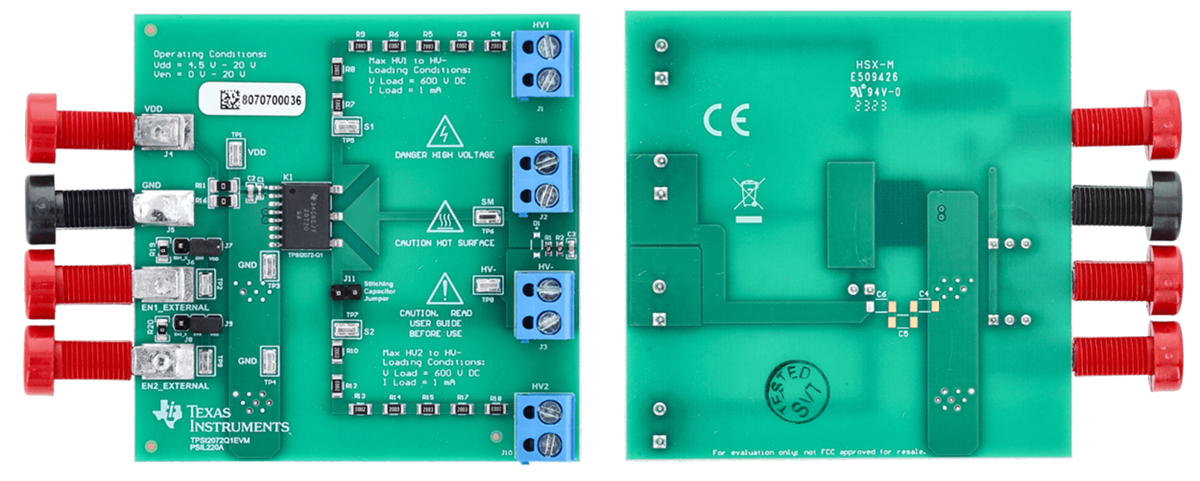

Disposition des PCB
