Texas Instruments Module d'évaluation TPS7H4011QEVM-CVAL
Le module d'évaluation TPS7H4011QEVM-CVAL de Texas Instruments est conçu pour démontrer rapidement et facilement le fonctionnement en phase parallèle et en quadrature de quatre convertisseurs abaisseurs TPS7H4011-SP dans un boîtier en céramique. La large plage de tension du TPS7H4011 le rend utilisable comme régulateur de points de charge pour convertir directement à partir d'une ligne de 12 ou 5 V.
Le TI TPS7H4011QEVM-CVAL comporte des empreintes que peuvent combler des composants supplémentaires pour tester des configurations personnalisées et des points de test pour un agencement facile de dispositifs, une validation des performances et une analyse.
Caractéristiques
- Fonctionnement à quatre canaux pour un courant de sortie pouvant atteindre 48 A
- Plage de tension d'entrée de 4,5 à 14 V
- Fréquence de commutation sélectionnable
- Circuit de tests transitoires à courants élevés
- référence de tension de 0,6 V ±0,67 % quels que soient la ligne, la température et le rayonnement
Applications
- Alimentation des points de charge de satellites spatiaux
- Systèmes d'alimentation électrique de satellites (EPS)
- Charge utile des communications
- Charge utile d'imagerie par radar
- Alimentations électriques renforcées contre les rayonnements
Module d'évaluation de convertisseurs
Texas Instruments Module d'évaluation de convertisseur TPS7H4011EVM-CVAL
Le module fait la démonstration du fonctionnement d'un seul convertisseur abaisseur (Buck) TPS7H4011-SP.

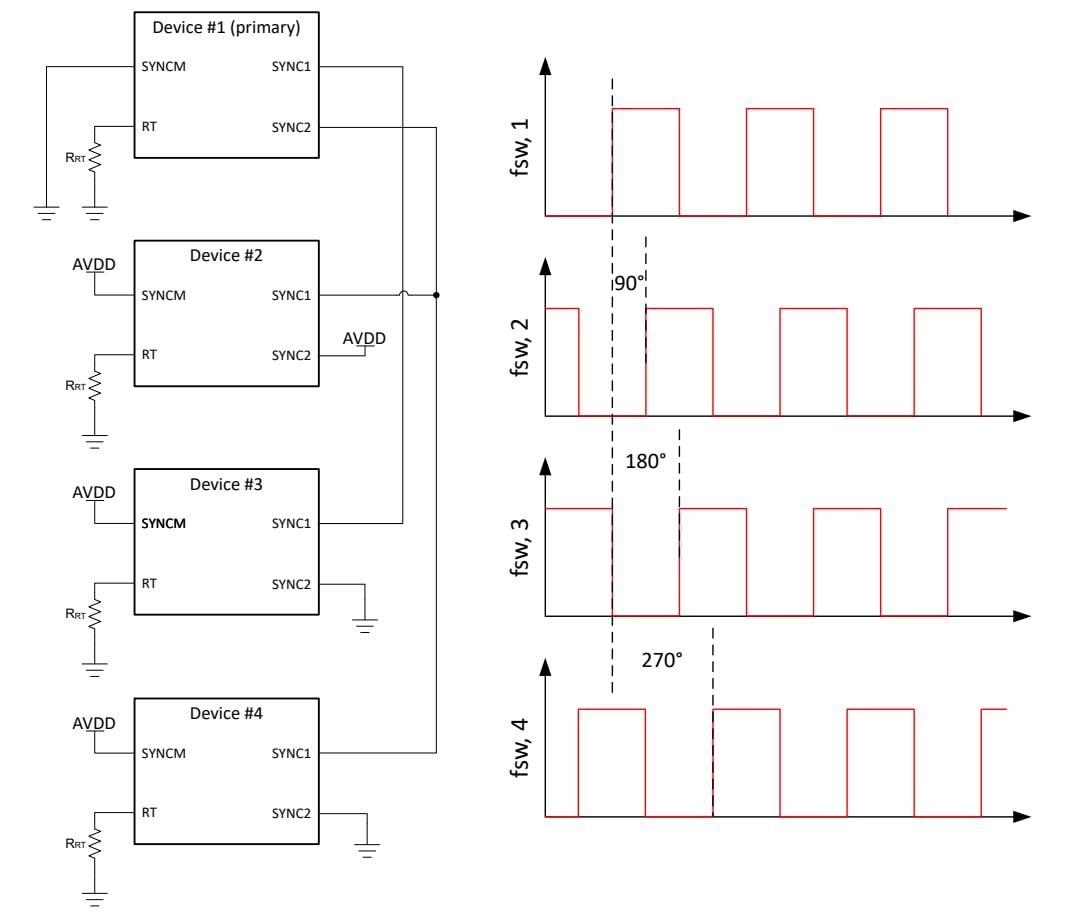

Schéma simplifié

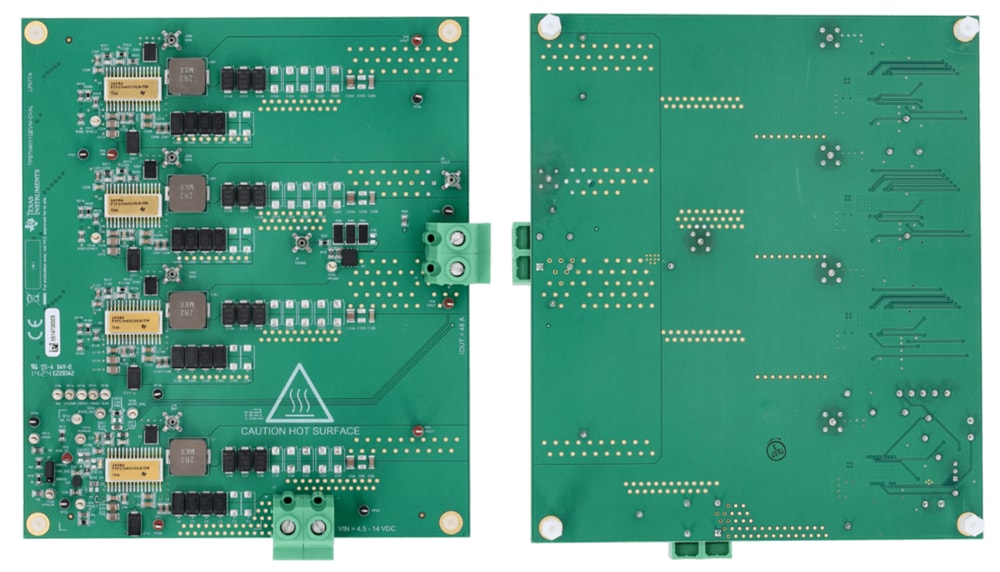

Topologie
