Texas Instruments Module d'évaluation TPS7H1121EVM-CVAL
Le module d’évaluation TPS7H1121EVM-CVAL de Texas Instruments démontre le fonctionnement d’un seul régulateur LDO TPS7H1121-SP. La carte dispose d’empreintes qui peuvent être remplies de composants supplémentaires. Le module d’évaluation TPS7H1121EVM-CVAL de TI permet au composant de tester des configurations personnalisées, des points de test et des connecteurs SMA pour une validation facile des performances.
Caractéristiques
- Plages de tension d’entrée de 2,25 V à 14 V
- Courant de sortie maximal de 2 A
- Précision de ±1,5 % sur ligne, charge et température
- Alimentation PGOOD de 5 V régulée en externe
- Compensation de boucle de contrôle externe optionnelle utilisant la broche STAB
Configuration du circuit imprimé
Schéma fonctionnel
Schéma simplifié

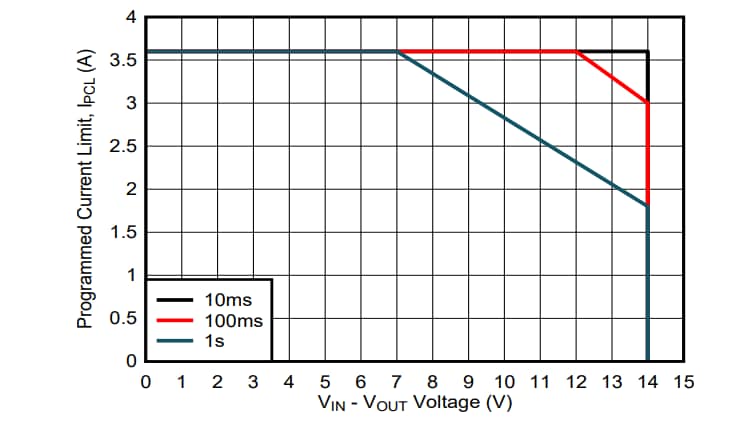

Zone de protection de la limite du courant programmable
module d'évaluation
Texas Instruments Module d'évaluation TPS7H1121EVM
Conçu pour démontrer facilement le régulateur LDO TPS7H1121-SEP dans un boîtier en plastique.
Publié le: 2024-07-09
| Mis à jour le: 2025-09-12
