Texas Instruments Régulateur linéaire à faible chute de tension (LDO) TPS7B85-Q1
Les régulateurs linéaires TPS7B85-Q1 Texas Instruments à faible chute de tension sont conçus pour se connecter à la batterie dans les applications automobiles. Le dispositif dispose d'une plage de tension d'entrée allant jusqu'à 40 V, ce qui lui permet de résister aux transitoires (tels que les décharges de charge) prévus dans les systèmes automobiles. Avec un courant de repos de seulement 18 µA, le dispositif est une solution optimale pour alimenter des composants toujours actifs tels que les microcontrôleurs (MCU) et les émetteurs-récepteurs CAN (réseau local de contrôleur) dans les systèmes de veille.
Le dispositif dispose d'une réponse transitoire de pointe qui permet à la sortie de réagir rapidement aux variations de charge ou de ligne (par exemple, dans des conditions de démarrage à froid). De plus, le dispositif possède une nouvelle architecture qui minimise le dépassement de sortie lorsqu'il se relève d'une chute. Pendant le fonctionnement normal, le composant a une précision CC étroite de ±0,75% sur la ligne, la charge et la température. Le TPS7B85-Q1 de Texas Instruments est équipé d'une surveillance de tension intégrée et de bonne alimentation. Le délai de bonne alimentation et le seuil de tension peuvent être ajustés par des composants externes. Le détecteur de tension intégré peut être utilisé pour surveiller la tension d'entrée et alerter les composants en aval (tels que les MCU) lorsque la tension de la batterie commence à chuter.
Le dispositif est disponible en boîtier VSON de petite taille qui facilite une conception de carte de circuit imprimé compacte. La faible résistance thermique permet un fonctionnement soutenu malgré une dissipation significative dans l'ensemble du dispositif.
Caractéristiques
- Homologué AEC-Q100 pour les applications automobiles :
- –40°C à +125 C, TA classe de température 1
- Température de jonction : de -40°C à +150°C, TJ
- Plage de tension d'entrée de 3 V à 40 V (42 V max)
- Plage de tension de sortie de 3,3 V et 5 V (fixe)
- Courant de sortie jusqu'à 150 mA
- Précision de tension de sortie ± 0,75 % (max)
- Faible chute de tension
- 225 mV (max) à 150 mA (VOUT ≥ 3,3 V)
- Faible courant de repos
- 18 µA (std)
- 4 µA (max.) lorsqu'il est désactivé
- Excellente réponse transitoire de ligne
- Déviationde V OUT de ±2% pendant la manivelle à froid
- Déviationde ±2% V OUT (vitessede balayage 1 V/µs V IN)
- Détection de tension intégrée
- Bonne alimentation avec seuil ajustable et une période de délai programmable
- Stable avec un condensateur de 2,2 µF ou plus grand
- Compatible avec la sécurité fonctionnelle
- Documentation disponible pour aider à la conception de systèmes de sécurité fonctionnels
- VSON à 10 broches avec boîtier à pastille thermique
- Résistance thermique faible de 50,3°C/W (RθJA)
Applications
- Grappes d'instruments reconfigurables
- Modules de commande de corps (BCM)
- Applications connectées à la batterie toujours actives
- Passerelles automobiles
- Entrées sans clé distantes (RKE)

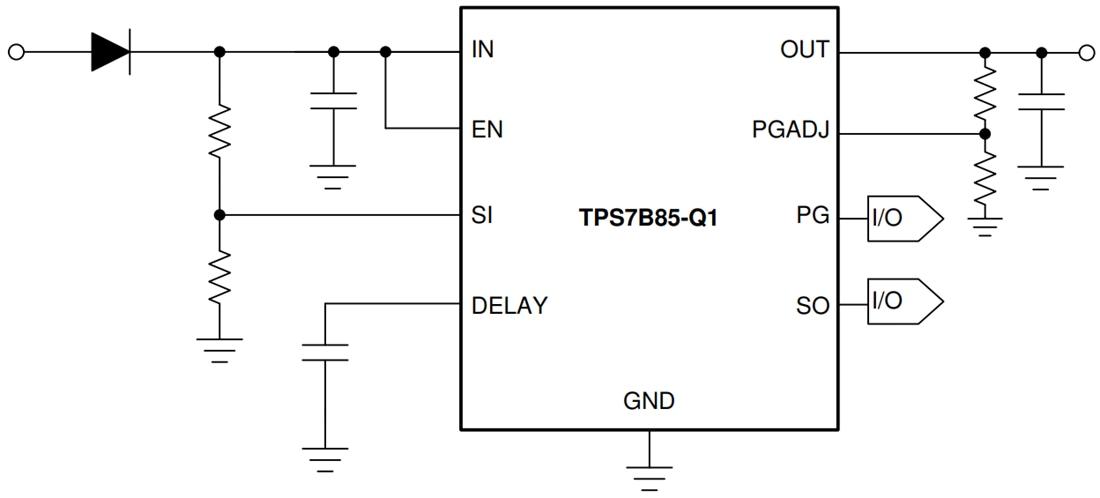

Schéma d'application standard
Outil de développement associé
Texas Instruments Module d'évaluation de régulateur linéaire TPS7B8550EVM
Évalue le fonctionnement et les performances du régulateur linéaire LDO 150 mA TPS7B85-Q1.
