Texas Instruments Module d'évaluation TPS7A15EVM-096
Le module d'évaluation TPS7A15EVM-096 de Texas Instruments est conçu pour démontrer facilement les régulateurs linéaires TPS7A15. Le TPS7A15EVM-096 intègre un seul régulateur linéaire à faible bruit et de petite taille, pour une large gamme d'applications. Le régulateur peut fournir jusqu'à 400 mA à la charge, avec une faible tension de relâchement de VIN à VOUT. Une capacité déclassée minimale de 1,5 µF (ou plus) du condensateur de sortie peut être utilisée pour la stabilité. Un circuit transitoire de charge à hautes performances supplémentaire est inclus pour améliorer la capacité de mesure du LDO.
Caractéristiques
- Plage de tension d'entrée ultra-faible de 0,6 V à 2,2 V
- Précision de 1 % sur la charge, la ligne et la température
- PSRR élevé de 80 dB à 1 kHz (Vout = 0,8 V, Iout = 400 mA), PSRR élevé
- Disponible avec des tensions fixes de sortie de 0,5 à 2,05 V (par incréments de 25 mV)
- Plage Vbias supérieure à 2,2 V ou Vout de + 1,4 à 5,5 V
- Décharge de sortie active
Applications
- Modules pour caméras
- Casques et écouteurs sans fil
- Traceurs de fitness et montres connectées
- Smartphones et tablettes
- Dispositifs médicaux portables
- Disques SSD (Solid State Drives)
Équipement nécessaire
- TPS7A15EVM-096
- Alimentation électrique VIN évaluée à 2,2 V. Rails VENABLE
- Alimentation électrique sous VBias évaluée à 5,5 V
- VENABLE évaluée à 5,5 V si elle n'est pas reliée à VIN
Contenu du kit
- Module d'évaluation (EVM) TPS7A15-096 version 1 0
- À lire : clause de non-responsabilité de l'EVM
- Mousse antistatique

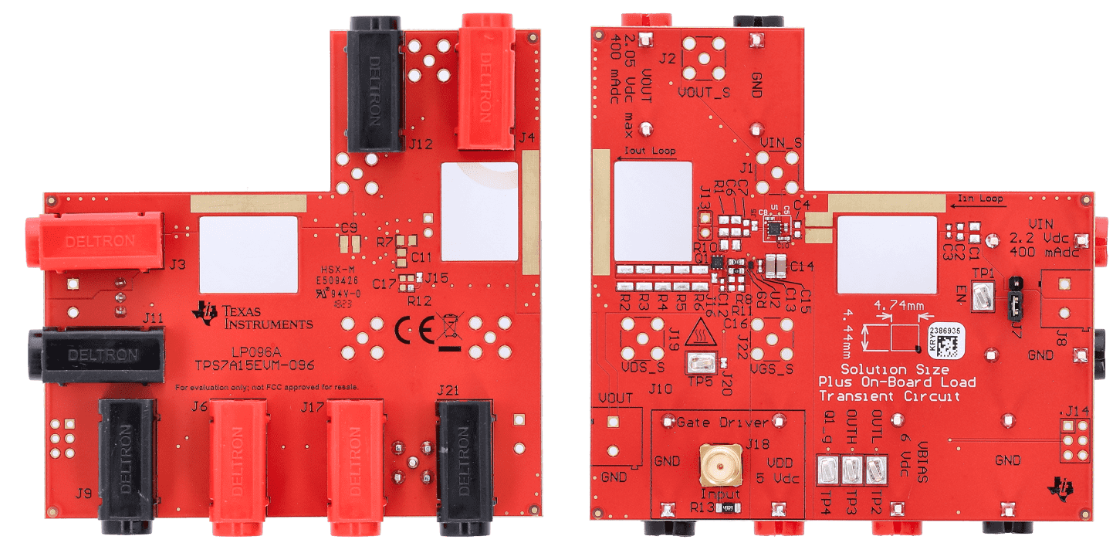

Disposition de PCB
Régulateurs associés
Texas Instruments Régulateurs de tension LDO TPS7A15
Réponse transitoire exceptionnelle et une source de 400 mA avec des performances CA exceptionnelles.
