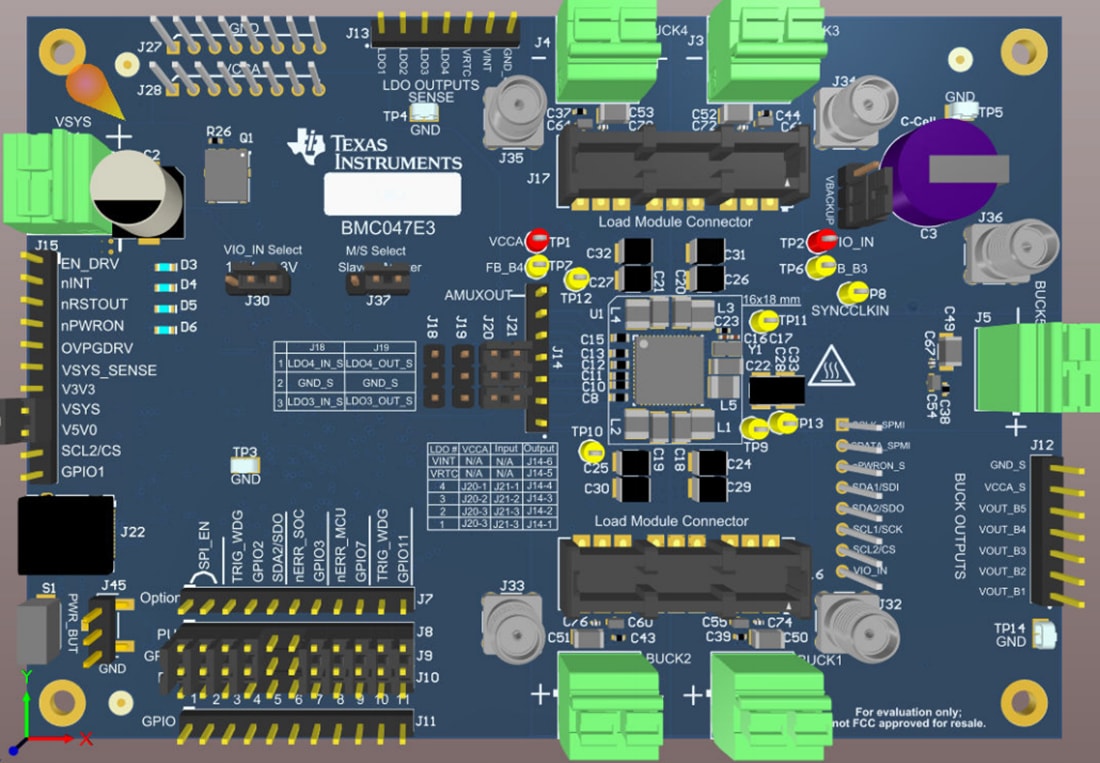

Texas Instruments Modules d’évaluation (EVM) PMIC TPS6594xEVM

Les Modules d’évaluation (EVM) PMIC TPS6594xEVM de Texas Instruments peuvent être utilisés pour démontrer, déboguer, tester et configurer un ou plusieurs CI de gestion d’alimentation (PMIC) TPS6594x. La principale différence entre les cartes est la configuration de phase des quatre phases bucks (BUCK1-BUCK5) qui peuvent être combinées en 4 combinaisons différentes (1+1+1+1, 2+1+1, 3+1, 4 ou 2+2). La carte prend en charge l'empilage avec d'autres TPS6594xEVM pour tester le fonctionnement multi-PMIC. La carte peut être modifiée pour prendre en charge n'importe quelle rotation des dispositifs TPS6593, TPS6593-Q1, TPS6594, TPS6594-Q1 de Texas Instruments.

Caractéristiques

Plage de tension d’entrée de 3 V à 5,5 V
MSP432 embarqué pour communiquer avec PMIC à l'aide d'une interface utilisateur graphique (GUI) + le câble USB fourni
Chaque module d’évaluation disponible a une configuration par défaut différente

Les cartes peuvent être retravaillées pour prendre en charge toutes les autres configurations de phase TPS6593/TPS6593-Q1 ou TPS6594/TPS6594-Q1
Les cartes peuvent être empilées pour prendre en charge les tests de fonctionnement multi-PMIC
