Texas Instruments Module d'évaluation TPS62873EVM-144
Le module d'évaluation TPS62873EVM-144 de Texas Instruments fournit une conception éprouvée pour évaluer les convertisseurs Buck synchrones TPS6287x-Q1. Les convertisseurs abaisseurs synchrones TPS6287x-Q1 sont conçus pour une solution de petite taille et un rendement élevé.
Le module d'évaluation TPS62873EVM-144 de TI est optimisé pour aider l'utilisateur à évaluer et tester efficacement le fonctionnement et la fonctionnalité d'une configuration empilée de deux convertisseurs Buck TPS62873. Le TPS62873EVM-144 peut également être utilisé pour évaluer les TPS62870-Q1, TPS62871-Q1 et TPS62872-Q1 dans cette configuration. Le composant convertit une tension d'entrée de 2,7 V à 6,0 V en tension de sortie régulée de 0,75 V et peut atteindre 30 A.
Caractéristiques
- Plage de tension d'entrée de 2,7 V à 6,0 V
- Tension de sortie de démarrage sélectionnable par résistance
- Fréquence de commutation sélectionnable par résistance
- Mode économie d'énergie pour un rendement à faible charge
- Interface compatible I2C
- Télédétection différentielle
Produits associés
Texas Instruments Convertisseurs Buck TPS6287x/TPS6287x-Q1
Une famille de convertisseurs CC/CC abaisseurs de 6 A, 9 A, 12 A et 15 A avec télédétection différentielle.

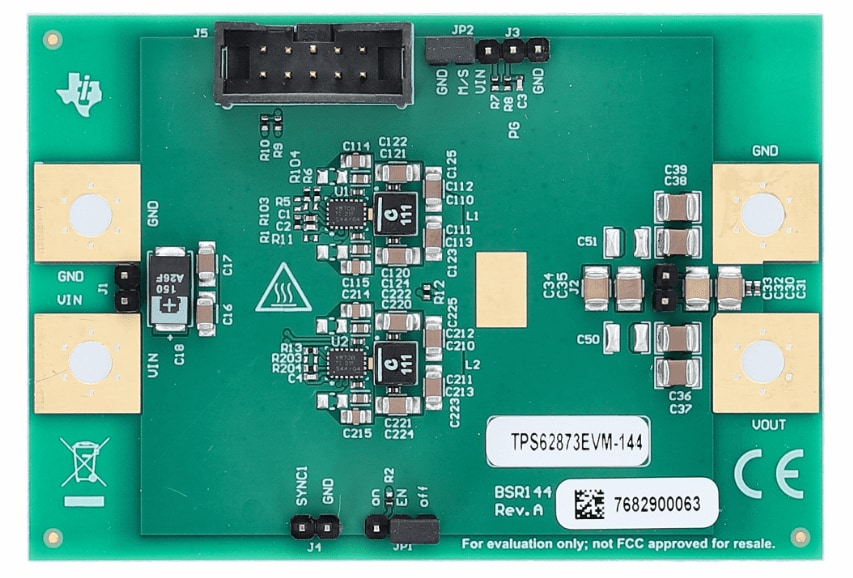

Disposition du PCB avant

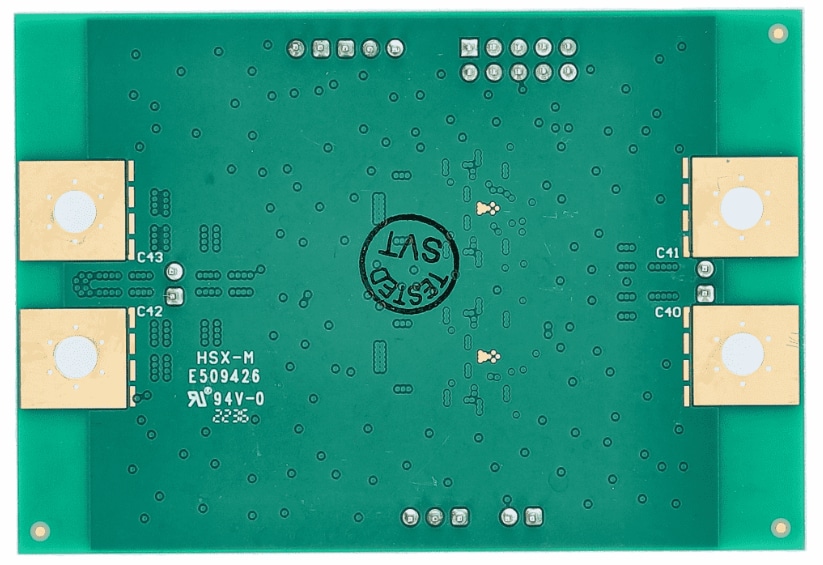

Disposition du PCB arrière
