Texas Instruments Module d'évaluation de convertisseur TPS62816EVM-140
Le Module d'évaluation (EVM) de convertisseur TPS62816EVM-140 de Texas Instruments est conçu pour aider à évaluer et tester le fonctionnement et la fonctionnalité du TPS62816-Q1. Le dispositif TPS62816-Q1 est un convertisseur Buck synchrone à haute fréquence optimisé pour une solution de petite taille et à haut rendement. Ces dispositifs se concentrent sur une conversion abaisseuse à haut rendement sur une large plage de courant de sortie. À des charges moyennes à lourdes, le convertisseur fonctionne en mode PWM. Il entre automatiquement en Mode d'économie d'énergie à faible charge pour maintenir un haut rendement sur l'ensemble de la plage de courant de charge. Le TPS62816EVM-140 de Texas Instruments convertit une tension d'entrée de 2,7 V à 6,0 V en tension de sortie régulée de 1,8 V qui fournit jusqu'à 6 A.
Caractéristiques
- Plage de tension d'entrée de 2,7 V à 6,0 V
- Tension de sortie réglable de 0,6 V à 5,5 V
- Une fréquence de commutation réglable de 1,8 MHz à 4 MHz
- Courant de repos de fonctionnement de 15 μA
- Mode économie d'énergie pour un rendement à faible charge
- Rapport cyclique de 100 % pour la plus faible chute de tension

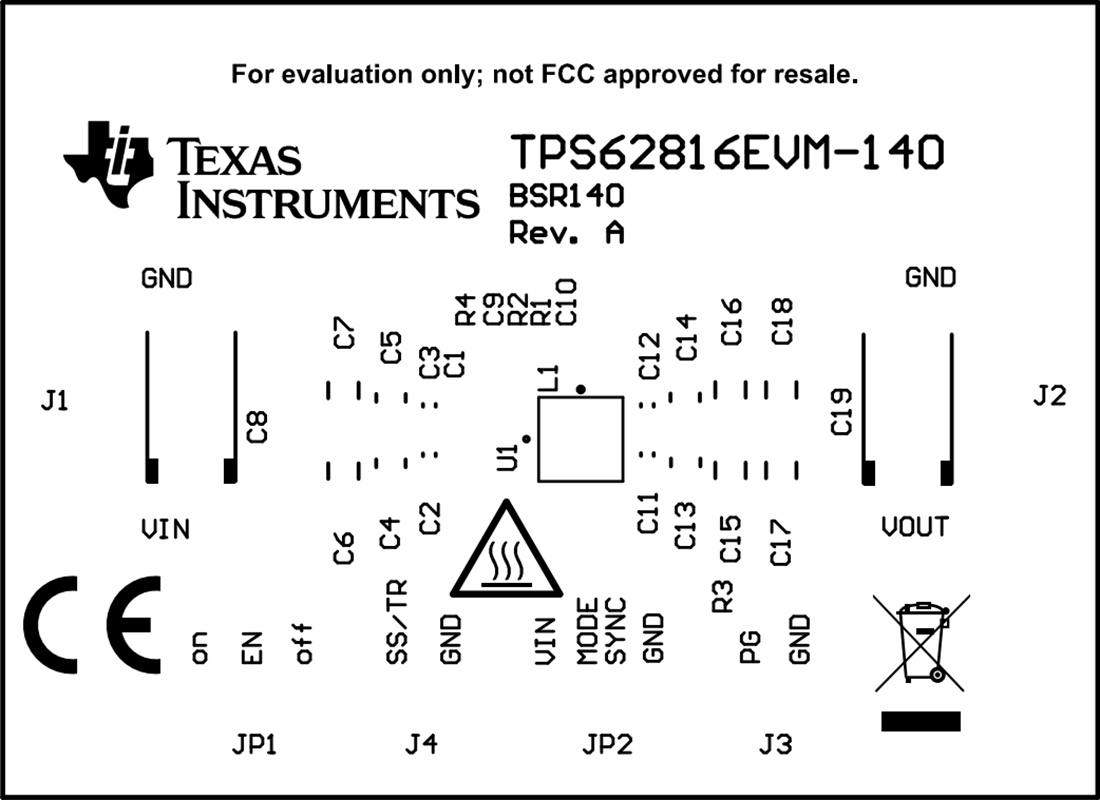

Agencement de la carte
