Texas Instruments Modules d'évaluation TPS563252EVM et TPS563257EVM
Les modules d'évaluation TPS563252EVM et TPS563257EVM de Texas Instruments sont basés sur les convertisseurs Buck synchrones TPS563252 et TPS563257 dans le boîtier SOT563. Dans des conditions de faible charge, le TPS563252 fonctionne en mode éco pour faciliter un rendement plus élevé en variant sa fréquence de commutation et les fonctions du TPS563257 dans le FCCM pour maintenir une fréquence de commutation constante.
Les TPS563252EVM et TPS563257EVM de TI fonctionnent à partir d'une entrée de 3 V à 16 V, 12 V nominal et fournissent une sortie de 1,05 V à 3 A. Les deux modules comprennent des bornes d'injection de signal CA pour les mesures de boucle de rétroaction.
Caractéristiques
- Plage de tension d'entrée de 3 V à 16 V
- Plage de tensions de sortie de 0,6 V à 7 V
- Courant de sortie jusqu'à 3 A
- Mode éco et mode FCCM
- Réponse rapide aux transitoires
Diagrammes d'efficacité

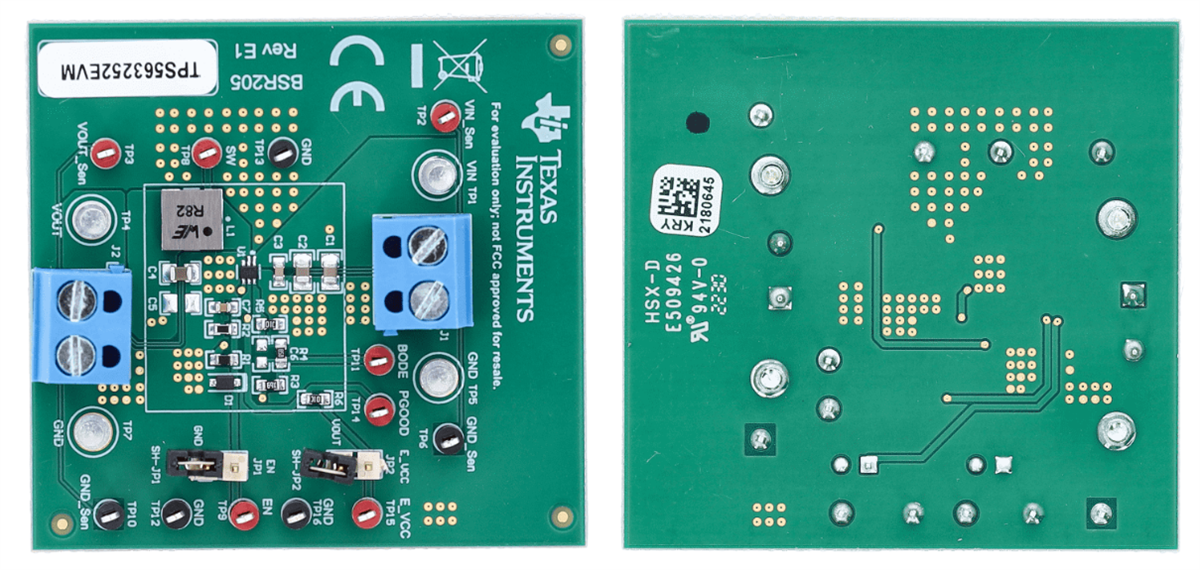

Configuration du circuit imprimé
Publié le: 2023-04-26
| Mis à jour le: 2023-05-03
