Texas Instruments Module d'évaluation de convertisseur TPS55287Q1EVM-085
Le module d'évaluation de convertisseur (EVM) TPS55287Q1EVM-085 de Texas Instruments est conçu pour démontrer les caractéristiques et la fonctionnalité du dispositif TPS55287-Q1. Le TPS55287-Q1 est un convertisseur Buck-Boost synchrone à haute performance et à haute efficacité doté d'une interface I2C. Les paramètres d'usine par défaut du TPS55287Q1EVM de Texas Instruments permettent l'exploitation avec une plage de tension d'entrée de 3 V à 36 V. Toutes ces caractéristiques apportent une flexibilité et une optimisation de la conception pour la performance globale, ainsi qu'une optimisation de la nomenclature et des coûts de conception.
Caractéristiques
- Large gamme de tensions d'entrée et de sortie
- Prise en charge de l'alimentation programmable (PPS)
- Interface I2C
- Tension de sortie programmable de 0,8 V à 22 V avec un pas de 10 mV
- Limite de courant de sortie programmable jusqu'à 3,15 A avec un pas de 50 mA
- Fonction de décharge forcée
- Flexibilité de l'utilisateur dans l'optimisation de la compensation de la boucle
- Mode PFM et FPWM programmable à faible charge
- Spectre étalé programmable en option
- Compensation réglable de la tension de sortie pour la chute de tension sur le câble
- Nombreuses caractéristiques de protection
- Petite taille de solution
Applications
- Charge USB automobile
- Chargeur sans fil
- Concentrateur multimédia automobile
- Contrôleur de domaine ADAS
- Affichage du cluster automobile
- Phare, feu arrière

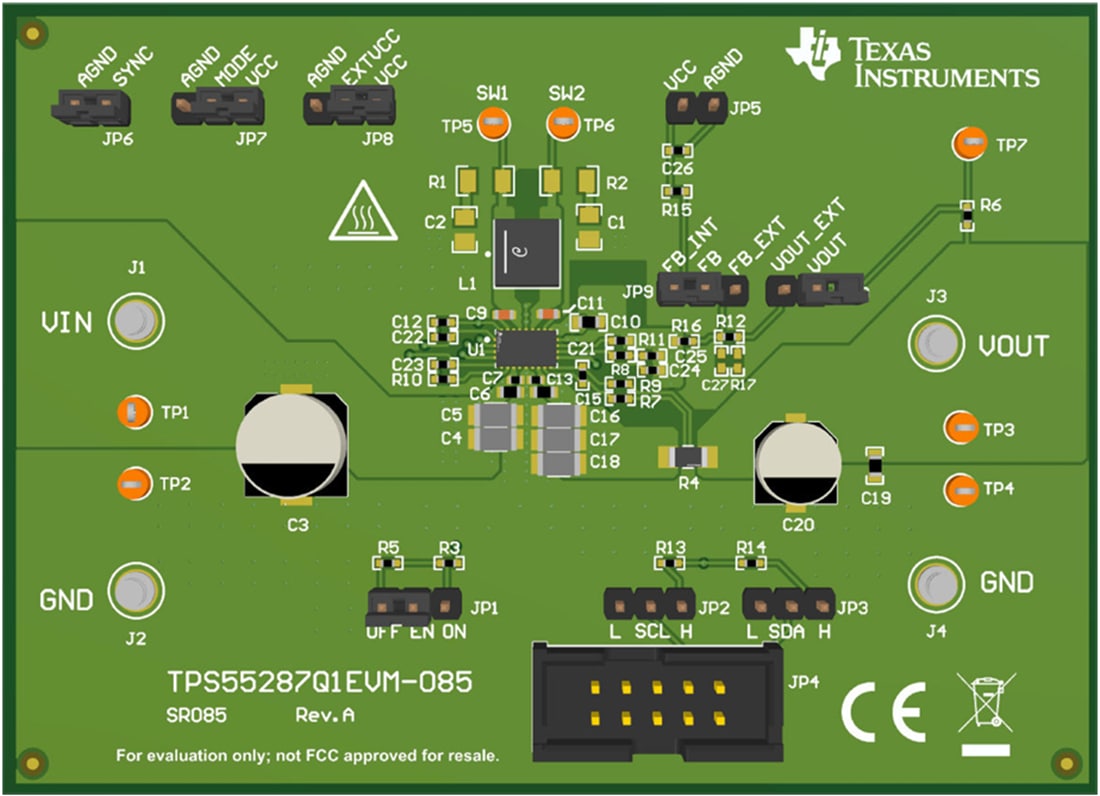

Disposition de la carte
Outils de développement associés
Texas Instruments USB2ANY Interface Adaptor
Allows a computer to control an evaluation module via a USB connection through the small dongle.
Publié le: 2024-09-16
| Mis à jour le: 2024-10-29
