Texas Instruments Contrôleurs abaisseurs multiphasés TPS53689
Les contrôleurs Buck multiphasés TPS53689 de Texas Instruments sont conformes VR14 SVID, dotés de deux canaux, d'une mémoire non volatile (NVM) intégrée et d'une interface PMBus™. Le dispositif est entièrement compatible avec les étages de puissance NexFET™ de TI.
Les contrôleurs Buck multiphasés TPS53689 de TI fournissent une réponse transitoire rapide, une faible capacité de sortie et un bon partage dynamique du courant via des caractéristiques de contrôle avancées. Ces caractéristiques de contrôle de pointe comprennent une architecture D-CAP+ avec une réduction sous-jacente (USR) et une réduction de dépassement (OSR). De plus, le TPS53689 offre une nouvelle stratégie d'entrelacement de phase et un délestage dynamique de phase pour une amélioration du rendement à différentes charges.
Le dispositif prend en charge le contrôle de la vitesse de balayage de la tension de sortie réglable et le positionnement adaptatif de la tension. De plus, le TPS53689 prend en charge l'interface de communication PMBus pour indiquer la télémétrie des conditions de tension, courant, puissance, température et défaillance au système hôte. Tous les paramètres programmables sont configurés via l'interface PMBus et peuvent être stockés dans NVM comme les nouvelles valeurs par défaut pour minimiser le nombre de composants externes.
Les contrôleurs TPS53689 sont logés dans un boîtier QFN à 40 broches endurci thermiquement et fonctionnent de -40 °C à +125 °C.
Caractéristiques
- Plage de tension d'entrée de 4,5 V à 17 V
- Plage de tension de sortie de 0,25 V à 5,5 V
- Double sortie prenant en charge les configurations de phase N+M (N+M ≤ 8, M ≤ 4)
- Compatible SVID Intel® VR14 avec prise en charge PSYS
- Rétrocompatible avec SVID VR13.HC/VR13.0
- Journalisation automatique de l'état des défaillances NVM
- Limite de courant dynamique pour de meilleures performances en mode Vmode rapide
- Entièrement compatible avec l'étage d'alimentation NexFET™ de TI pour les solutions à haute densité
- Contrôle D-CAP+ amélioré pour fournir des performances transitoires supérieures avec un excellent partage dynamique du courant
- Délestage de phase dynamique avec des seuils programmables pour optimiser le rendement à faible et forte charge
- Configurable avec une mémoire non volatile (NVM) pour un faible nombre de composants externes
- Prise en charge précise, ajustable, du positionnement de tension adaptatif (AVP, ligne de charge)
- Étalonnage IMON individuel par phase, avec étalonnage du gain multi-pente pour augmenter la précision du système.
- Ajout de phase rapide pour une réduction du sous-dépassement transitoire
- Freinage de diode avec temporisation programmable pour un dépassement transitoire réduit
- Partage de courant AutoBalance™ breveté
- Limite de courant de creux (OCL) programmable par phase
- Interface système PMBus™ v1.3.1 pour la télémétrie de la tension, du courant, de la puissance, de la température et des conditions de défaillance
- Compensation de boucle programmable via PMBus
- Configuration sans pilote pour une commutation haute fréquence efficace
- Boîtier QFN à 40 broches de 5,00 mm× 5,00 mm
Applications
- Centre de données et serveur de rack informatique d'entreprise
- Accélérateur matériel
- Carte d'interface réseau (NIC)
- ASIC et client à hautes performances

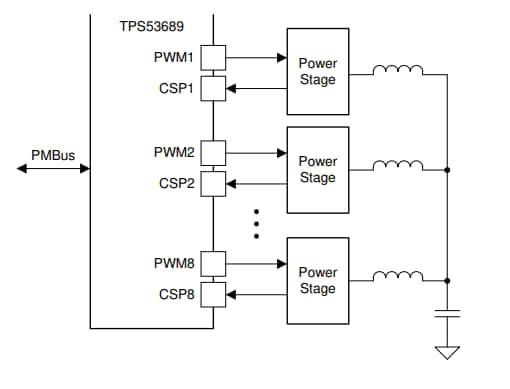

Application simplifiée
