Texas Instruments Module d'évaluation de convertisseur TPS51383EVM
Le module d'évaluation (EVM) de convertisseur TPS51383EVM de Texas Instruments est une carte de convertisseur Buck synchrone unique fournissant 3,36 V à 8 A à partir d'une entrée de 4,5 V à 24 V. Le TPS51383 est un convertisseur Buck synchrone unique à mode D-CAP3™ nécessitant un très faible nombre de composants externes. Le TPS51383 de Texas Instruments prend en charge une fonctionnalité de commutation spécialement conçue pour un système d'alimentation de notebooks. Les MOSFET de puissance à faible RDS(ON) intégrés permettent un haut rendement et offrent une facilité d'utilisation avec un nombre minimal de composants externes pour les systèmes de puissance à espace restreint.
Caractéristiques
- Tension de référence précise
- Réponse transitoire de charge rapide
- Mode de fonctionnement à saut automatique pour un rendement élevé à faible charge
- Fonctionnement à faible charge hors audio (OOA) avec une fréquence de commutation supérieure à 25 kHz
- Mode de contrôle D-CAP3 avec une bonne ligne, une régulation de charge et aucune exigence de compensation externe

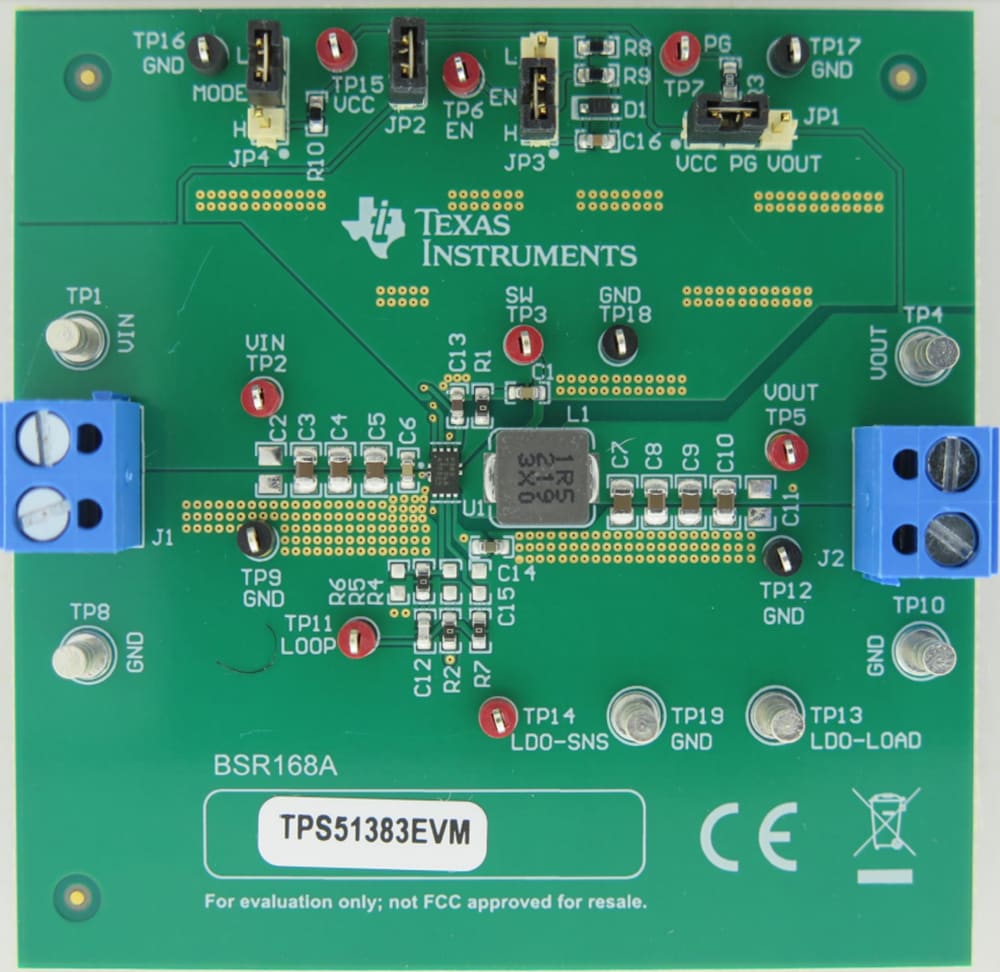

Disposition de la carte
