Texas Instruments Module d'évaluation TPS4812Q1EVM
Le module d'évaluation TPS4812Q1EVM de Texas Instruments est conçu pour démontrer rapidement et facilement le fonctionnement du pilote intelligent côté haut TPS4812-Q1. Le contrôleur TPS4812-Q1 de 3,5 V à 95 V dispose de deux commandes de grilles puissantes de 2 A avec des entrées de contrôle séparées, permettant de multiples configurations, avec un mode de chemin à faible puissance et des options de réveil automatique de la charge.
Le TPS4812Q1EVM de TI offre une surveillance bidirectionnelle du courant et un I2t réglable, basé sur une protection contre les surintensités et les courts-circuits avec un comportement de défaut configurable en matière de ré-essai automatique et de verrouillage.
Caractéristiques
- Plage de tension d'exploitation de 3 V à 80 V
- Protection contre les courts-circuits réglable de 16 A à 36 A à l'aide de cavaliers intégrés
- Temps d'arrêt I2t programmable
- Délai de protection contre les courts-circuits programmable
- Options programmables de ré-essai automatique et de verrouillage
- Surveillance du courant bidirectionnelle
- Indication d'état LED en cas de défaut
Applications
- Système de gestion de batterie 48 V
- Convertisseur CC/CC
- Boîtier de distribution d'alimentation automobile
- Zone
Contrôleurs associés
Texas Instruments Contrôleurs de commutation côté haut TPS4812-Q1
Protection précise contre les surintensités I2t avec minuteur de disjoncteur réglable (I2t).

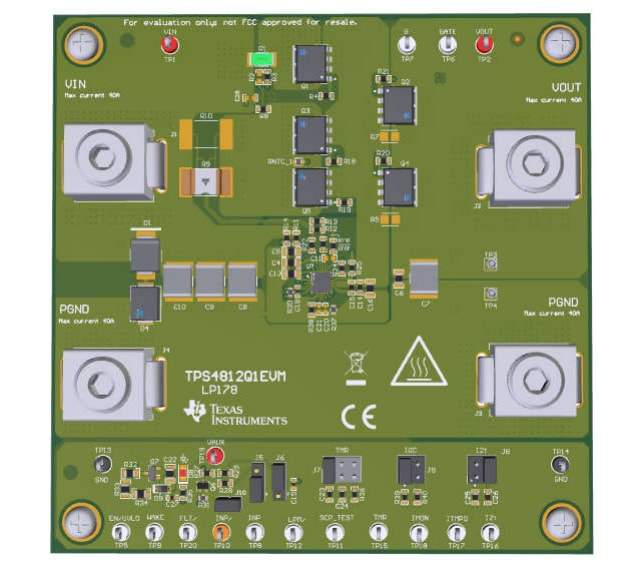

Présentation générale
Configuration avec équipement de test
Publié le: 2025-08-26
| Mis à jour le: 2025-09-08
