Texas Instruments Module d'évaluation TPS25990EVM
La carte d'évaluation du fusible électronique TPS25990EVM permet l'évaluation du circuit de référence du fusible électronique TPS25990. Le fusible électronique TPS25990 est un fusible électronique de 2,9 V à 16 V, 60 A avec FET de 0,79 mΩ. Il est proposé avec une gestion des surintensités et du courant d'appel, d'un minuteur d'effacement des transitoires de surintensité réglable, d'une protection programmable contre les sous-tensions et les surtensions, d'une télémétrie numérique et d'une configurabilité par PMBus®.
Caractéristiques
- Fonctionnement de 5 V à 16 V (std)
- Seuil de disjoncteur programmable de 28 A à 90 A à l'aide de cavaliers embarqués
- Tension de référence réglable pour une protection contre les surintensités et blocs de partage de courant actifs
- Minuteur d'effacement de surintensité transitoire programmable
- Contrôle programmable du taux de dérive en sortie, UVLO, limite du courant pendant le démarrage et seuil de partage de courant actif
- Télémétrie numérique et configurabilité via PMBus®
- LED d'état pour les indications de défaut et de bonne alimentation
Applications
- Remplacement à chaud et à branchement à chaud d'entrée
- Carte mère de serveur et cartes complémentaires
- Cartes accélérateurs et graphiques
- Switchs et routeurs
- Plateaux de ventilateur
Produits associés
Texas Instruments Fusible électronique 60 A TPS25990 avec télémétrie numérique PMBus®
Petite solution intégrée de gestion d'alimentation/protection de circuit à courant élevé, boîtier de 4,5 mm x 5 mm.
Texas Instruments Fusible électronique empilable 80 A TPS25985 avec moniteur de courant
Solution intégrée de gestion de l'alimentation/protection de circuit à courant élevé, boîtier de 4,5 mm x 5 mm.

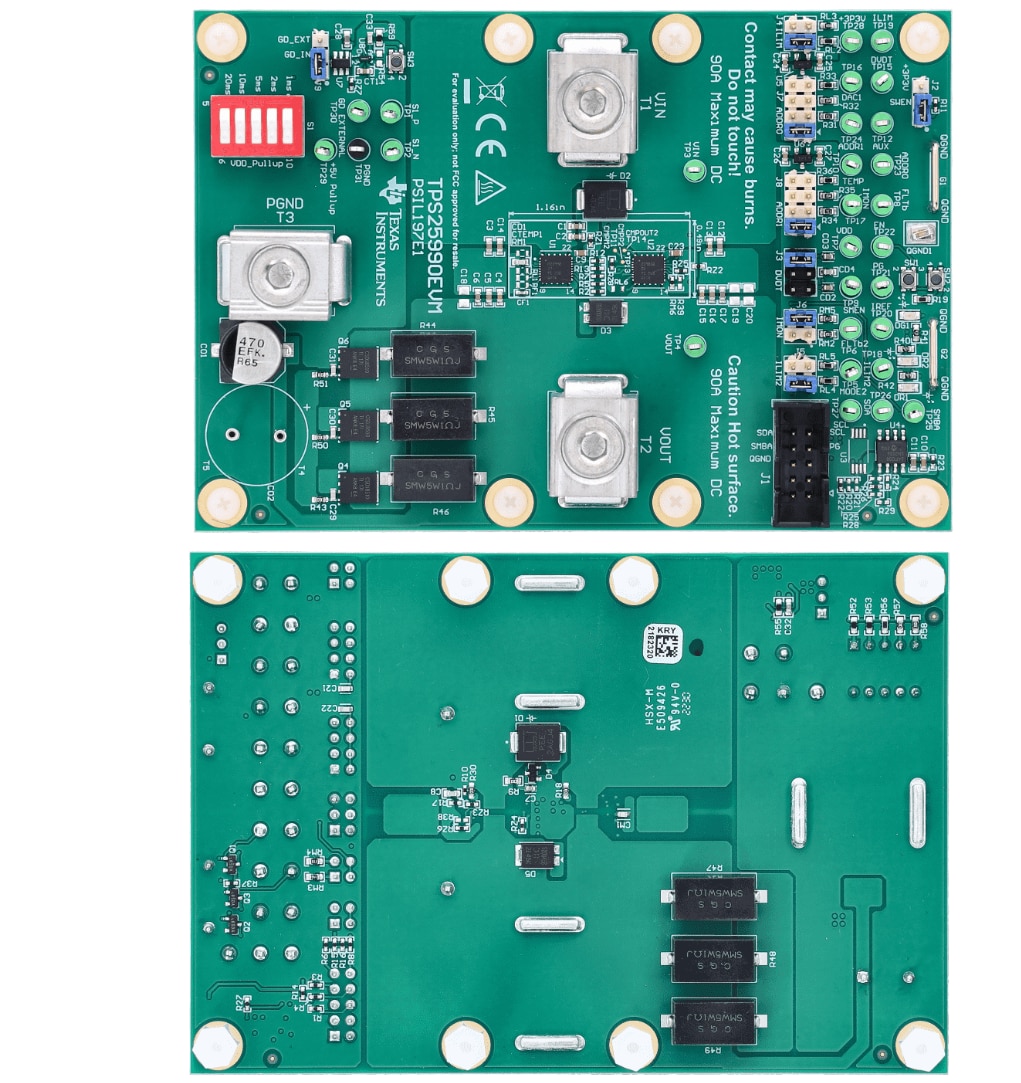

Configuration du circuit imprimé
