Texas Instruments Module d'évaluation (EVM) TPS25868Q1EVM-162
Le module d'évaluation (EVM) TPS25868Q1EVM-162 de Texas Instruments est conçu pour aider à évaluer les ports USB TPS25868-Q1 de TI Type-C® et de type A. Ces ports peuvent fournir jusqu'à 5,6 A de courant de sortie, 2,4 A pour le port de Type A et 3 A pour le port Type-C, plus 200 mA pour la sortie. Le TPS25868Q1EVM-162 de Texas Instruments fonctionne sur une plage allant de 5,5 V à 26 V et supporte une tension transitoire de 40V. Les résistances peuvent ajuster la fréquence de commutation sur le module d'évaluation.
Caractéristiques
- Plage d'entrée de 5,5 V à 26 V, convertisseur buck à courant de sortie continu de 2,4 A pour le port de Type A et de 3 A pour le port Type-C
- Capacité de 200 mA pour la broche OUT, capacité de 200 mA pour la puissance VCONN répondant aux exigences de puissance USB3.1
- Fonctionnement PWM forcé avec atténuation de spectre étalé à 200 kHz–800 kHz
- Entièrement homologué AEC-Q100
- Gestion thermique intelligente
- Mode DCP Rév. 1.2DCP de la spécification de charge de batterie USB, mode diviseur 3, mode 1,2 V Samsung et conforme USB Type-C rév. 1.3
- Limite de courant VBUS programmable par l'utilisateur et limitation de courant VCONN interne
Applications
- Automobile
- Concentrateurs de supports USB
- Ports de chargement USB
- Chargeurs USB doubles pour marché secondaire

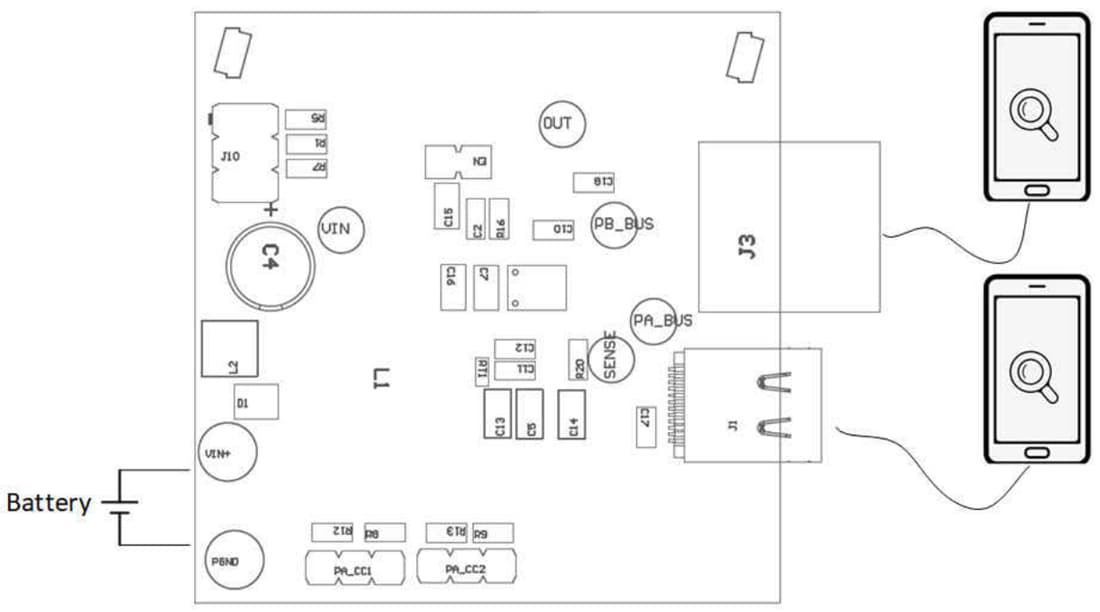

Configuration de la carte
Publié le: 2021-10-08
| Mis à jour le: 2022-03-11
