Texas Instruments Module d'évaluation TPS22991EVM
Le module d'évaluation TPS22991EVM de Texas Instruments comprend le commutateur de charge TPS22991. Les connexions VOUT et VIN vers le TPS22991 et le routage de la disposition du PCB peuvent supporter des courants continus élevés et fournissent un chemin à faible résistance à l'entrée et à la sortie du dispositif testé. Les connexions du point d'essai permettent à l'utilisateur de contrôler le TPS22991EVM de TI avec des conditions d'essai définies par l'utilisateur et d'effectuer des mesures RON précises.
Caractéristiques
- Plage VIN de 1 V à 5,5 V
- IMAX de 3 A
- Condensateurs CIN et COUT embarqués
- Petite taille de boîtier de 0,85 mm x 0,75 mm
Contenu du kit
- TPS22991EVM
- TPS22991RAA

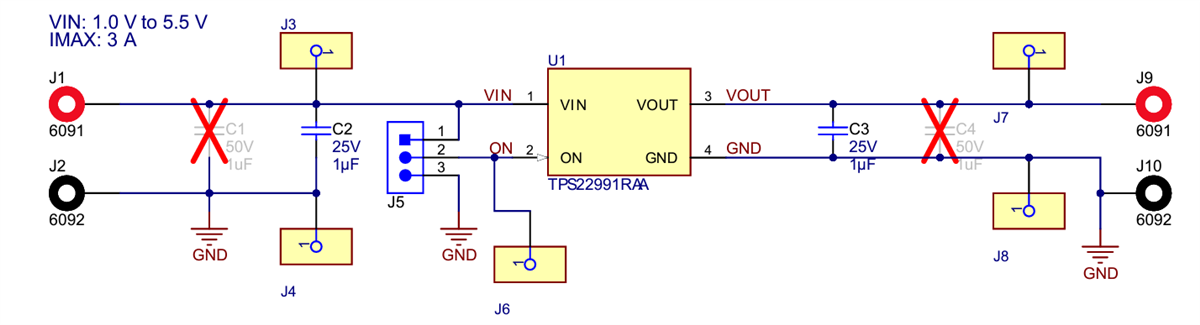

Schéma
Topologie
Produit associé
Texas Instruments Commutateur de charge mono-canal à faible RON TPS22991
Le composant contient un MOSFET à canal N qui peut fonctionner sur une plage de tensions d’entrée allant de 1,0 V à 5,5 V.
Publié le: 2024-08-12
| Mis à jour le: 2025-03-05
