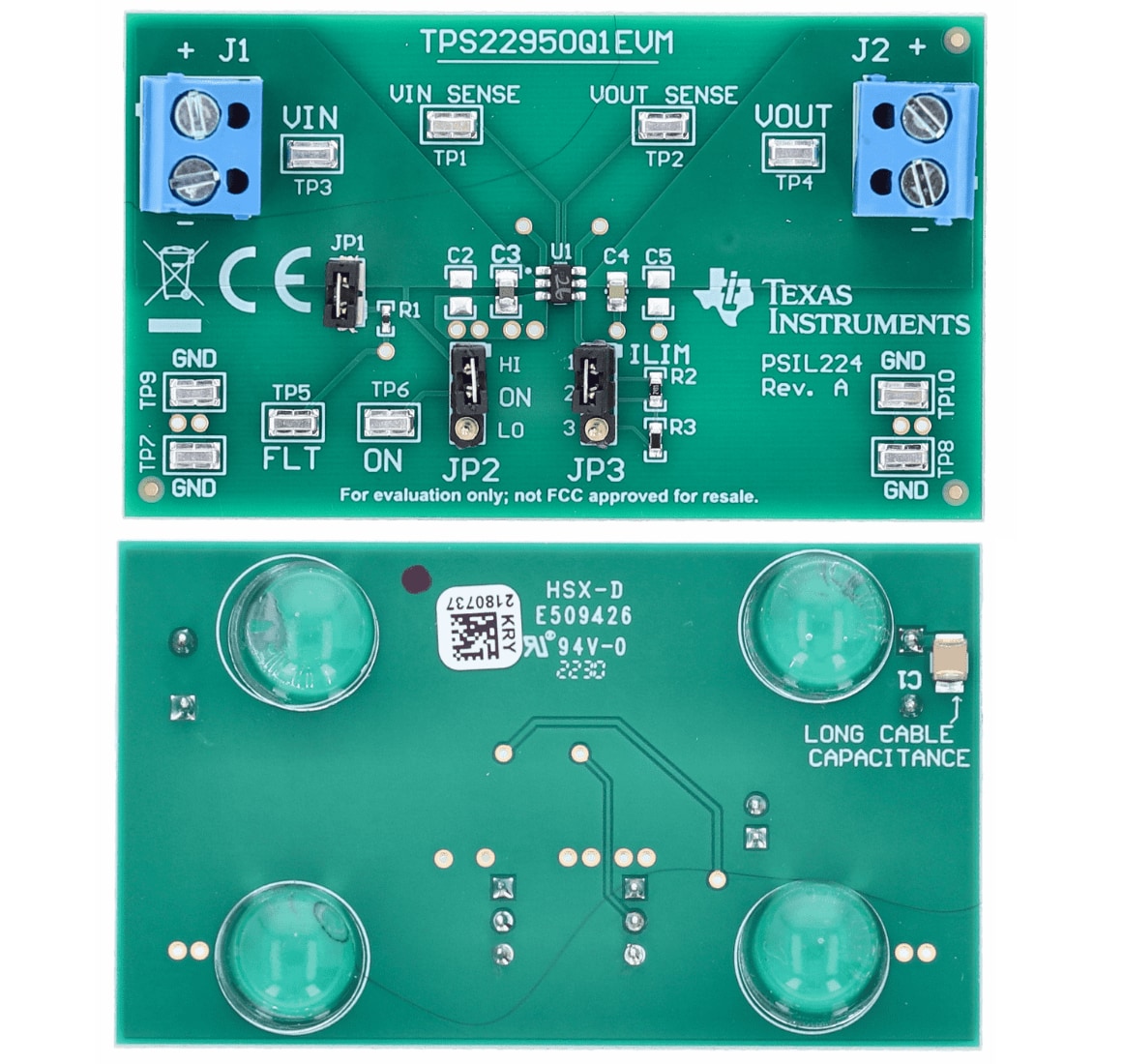

Texas Instruments Module d'évaluation TPS22950Q1EVM
Le module d'évaluation PS22950Q1EVM de Texas Instruments est un circuit entièrement assemblé et testé pour évaluer le commutateur de charge TPS22976A. Le TPS22950-Q1 est un petit commutateur de charge mono-canal avec une solide protection contre les défaillances avec une limitation de courant de sortie réglable, un blocage de courant inverse et un arrêt thermique. Le module d'évaluation TPS22950Q1EVM de TI permet aux utilisateurs d'appliquer différentes tensions d'entrée de 1,8 V à 5,5 V dans différentes conditions de charge de 0 A à 3 A au TPS22950-Q1.
Caractéristiques
- Plage de tension d'entrée de 1,8 V à 5,5 V VIN
- Courant de commutation continu maximal de 4 A
- Faible résistance à l'état passant (RON) de 34 mΩ (standard)
- Plage de limite de courant de sortie de 0,05 A à 3,5 A
- Blocage de courant inverse réel toujours activé
- Arrêt thermique
Configuration de la PCB
Configuration du test Ron
Configuration du test de temps de montée
Publié le: 2022-12-13
| Mis à jour le: 2025-03-05
