Texas Instruments Multiplexeur de puissance à faible IQ (MUX) TPS2117
Le multiplexeur de puissance (MUX) TPS2117 Low IQ de Texas Instrument a une tension nominale de 1,6 V à 5,5 V et un courant nominal maximal de 4 A. L'appareil utilise des MOSFET à canal N pour basculer entre les alimentations tout en fournissant une vitesse de balayage contrôlée. Cette commutation est effectuée lors de la première application de tension. En raison de son faible courant de veille de 50 nA (standard) et de son faible courant de repos de 1,32 µA (standard), le TPS2117 est idéal pour les systèmes où une batterie est connectée à l'une des entrées. Ces faibles courants prolongent la durée de vie et le fonctionnement de la batterie lors de son utilisation.
Selon l'application, le TPS2117 de Texas Instruments peut être configuré pour deux comportements de commutation différents. Le mode de priorité automatique donne la priorité à l'alimentation connectée à VIN1. Il passe à l'alimentation secondaire (VIN2) lorsque VIN1 chute. Le mode manuel permet aux utilisateurs d'activer un signal d'activation ou un GPIO pour basculer entre les canaux.
Caractéristiques
- Plage de tension d'entrée de 1,6 V à 5,5 V
- Courant continu maximum 4 A
- Résistance à l'état passant de 20 mΩ (standard)
- Modes de commutation
- Mode priorité
- Mode manuel
- Mode diode
- Courant de veille VIN2 de 50 nA (standard)
- Courant de repos de 1,32 µA (standard)
- Vitesse de balayage contrôlée en sortie
- 1,3 ms (standard) à 3,3 V
- Blocage du courant inverse lorsque VOUT > VINx
- Arrêt thermique
Applications
- Système de batterie de secours
- E-mètre
- Commande de moteurs
- Automatisation des bâtiments

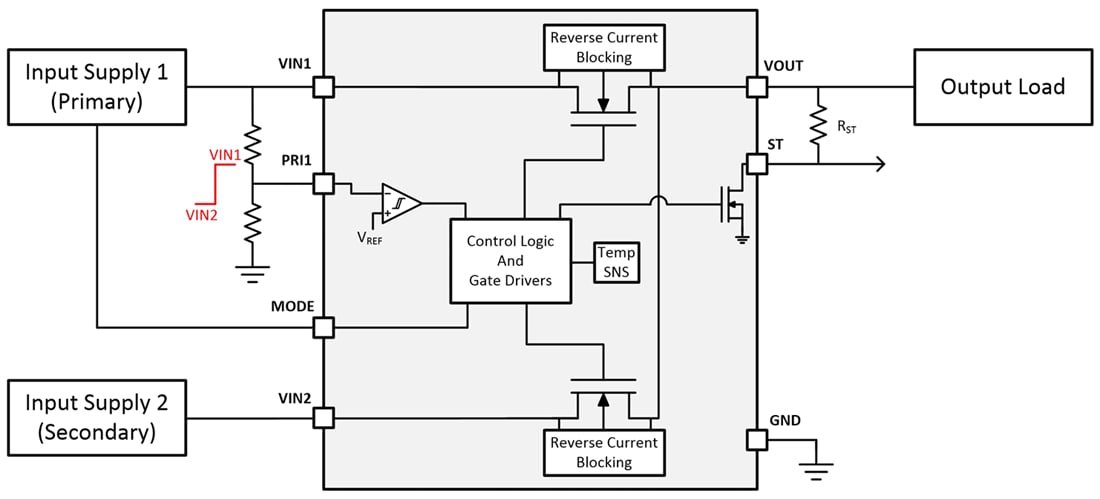

Schéma de principe fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation (EVM) de multiplexeur TPS2117EVM
Un circuit entièrement assemblé et testé pour évaluer le TPS2117, un multiplexeur de puissance à faible IQ.
Publié le: 2024-01-24
| Mis à jour le: 2024-02-02
