Texas Instruments Amplificateur mono entièrement différentiel 1,25 W TPA6203A1
L'amplificateur mono entièrement différentiel 1,25 W TPA6203A1 de Texas Instruments est conçu pour piloter un haut-parleur avec une impédance d'au moins 8 Ω tout en consommant moins de 37 mm2 (option de boîtier ZQV) de surface totale de carte de circuit imprimé (PCB) dans la plupart des applications. Ce dispositif fonctionne de 2,5 V à 5,5 V et ne consomme que 1,7 mA de courant d'alimentation au repos. Le TPA6203A1 est disponible en boîtier BGA Junior MicroStar de 2 mm x 2 mm à encombrement réduit et en boîtier QFN (DRB) de 3 mm x 3 mm à encombrement réduit. Des caractéristiques comme un PSRR de 85 dB de 90 Hz à 5 kHz, une immunité de rectification RF améliorée et une petite surface de carte de circuit imprimé rendent le TPA6203A1 de Texas Instruments idéal pour les combinés sans fil. Un temps de démarrage rapide de 4 µs avec un pop minimal rend le TPA6203A1 idéal pour les applications PDA.
Caractéristiques
- 1,25 W dans 8 Ω à partir d'une alimentation de 5 V à THD = 1 % (standard)
- courant d'alimentation standard faible de 1,7 mA
- Seulement cinq composants externes
- PSRR amélioré (90 dB) et large plage de tension d'alimentation (de 2,5 V à 5,5 V) pour un fonctionnement direct sur batterie
- Conception entièrement différentielle réduisant le redressement RF
- Le CMRR amélioré élimine deux condensateurs de couplage d'entrée
- C(COUPLAGE) est optionnel en raison d'une conception totalement différentielle et d'un PSRR élevé
- Contrôle d'arrêt < 10 µA
- Disponible en boîtier BGA Junior MicroStar de 2 mm x 2 mm (GQV, ZQV)
- Disponible en boîtier QFN (DRB) de 3 mm x 3 mm
- Disponible en boîtier PowerPAD MSOP (DGN) à 8 broches
Applications
- Conçu pour les combinés sans fil ou cellulaires et les PDA

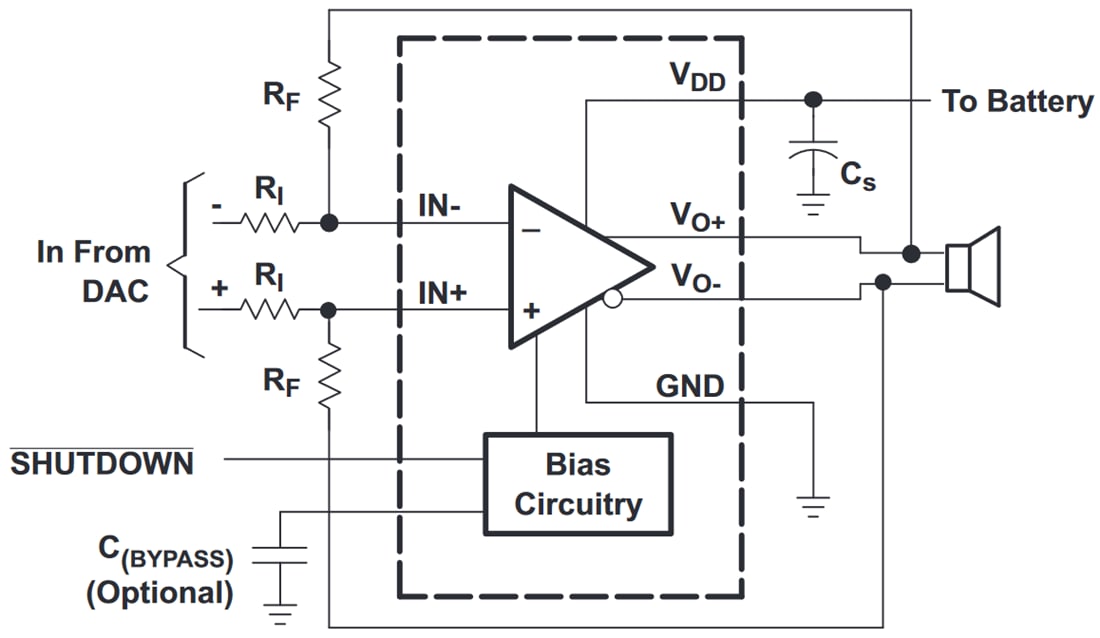

Circuit d'application
Publié le: 2021-04-26
| Mis à jour le: 2022-03-11
