Texas Instruments Module d'évaluation TPA3223EVM

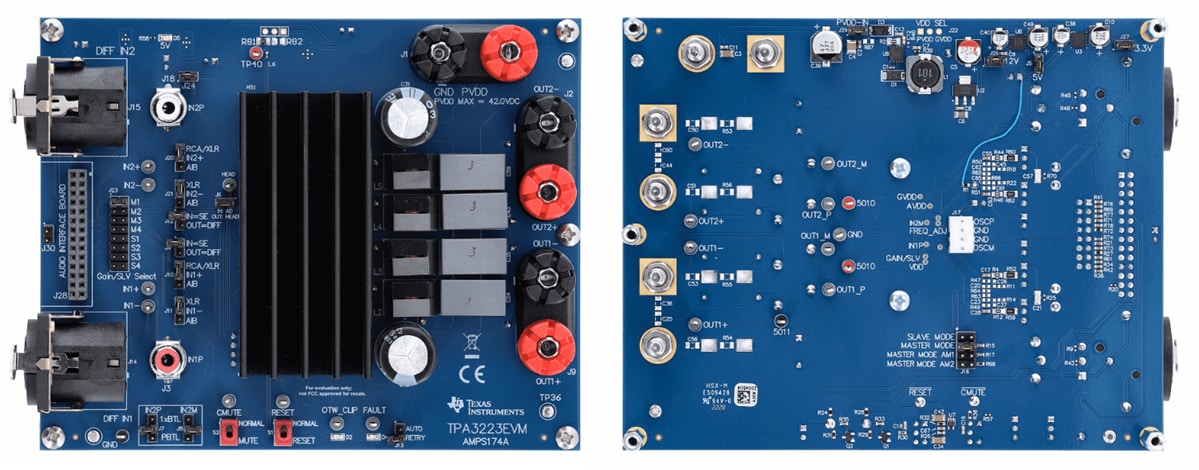

Le module d'évaluation TPA3223EVM de Texas Instruments démontre le circuit intégré de pastille TPA3223. LE TPA3223EVM est une conception de référence complète pour le TPA3223, prête pour l'évaluation et une écoute exceptionnelle. L'amplificateur de classe D à entrée analogique HD mono TPA3223 fournit un fonctionnement efficace à pleine puissance, inactif et en mode veille. Le TPA3223 dispose d'une rétroaction en boucle fermée permettant une faible distorsion à travers la bande audio et fournissant une excellente qualité sonore. Le TPA3223 fonctionne en modulation AD et moteurs jusqu'à 2 x 200 W en 4Ω charges ou 1 x 400 W en 2Ω charges.
Le TPA3223EVM de TI dispose de paramètres de gain réglables de 20 dB à 36 dB, permettant des signaux d'entrée flexibles avec une interface d'entrée analogique asymétrique/différentielle de 1 Vrms à 2 Vrms. Le composant prend en charge 2 configurations de canal de sortie BTL (stéréo) ou 1 configuration de canal de sortie PBTL (mono).
Caractéristiques
- Module d'évaluation audio HD stéréo
- Prise en charge intégrée du dispositif pour les signaux d'entrée analogiques asymétriques (SE) et différentiels
- Système de protection intégré (court-circuit, pince et thermique)
- Configurations de sortie BTL et PBTL prises en charge
- Connexions d'entrée XLR pratiques pour une entrée différentielle
Équipement nécessaire
- TPA3223EVM
- Alimentation électrique de 5 A à 14 A, 12 VCC à 45 VCC
- Deux charges de haut-parleur ou de résistance de 3 Ω à 8 Ω (assurez-vous que le haut-parleur/la charge soient suffisamment dimensionnés pour la puissance de sortie requise)
- Quatre haut-parleurs, câbles banane
- Quatre câbles d'entrée XLR ou deux câbles d'entrée RCA
- Source audio de sortie analogique
