Texas Instruments Module d'évaluation (EVM) TMUXHS221EVM
Le module d'évaluation (EVM) TMUXHS221EVM de Texas Instruments peut être utilisé pour évaluer de nombreuses interfaces haut débit pour des débits de données pouvant atteindre 3 Gbps, tels que USB 2.0 et eUSB2 LS, FS et signal HS. Ce module d'évaluation peut également être utilisé comme conception de référence matérielle pour la mise en œuvre du TMUXHS221 de Texas Instruments.
Caractéristiques
- Interface Simple pour les signaux haut débit via des connecteurs SMP
- Traces d'étalonnage pour la séparation du module d'évaluation du TMUXHS211 pendant une mesure
- Alimentation électrique externe de 5 V
- Commutateur pour une configuration facile de l'appareil

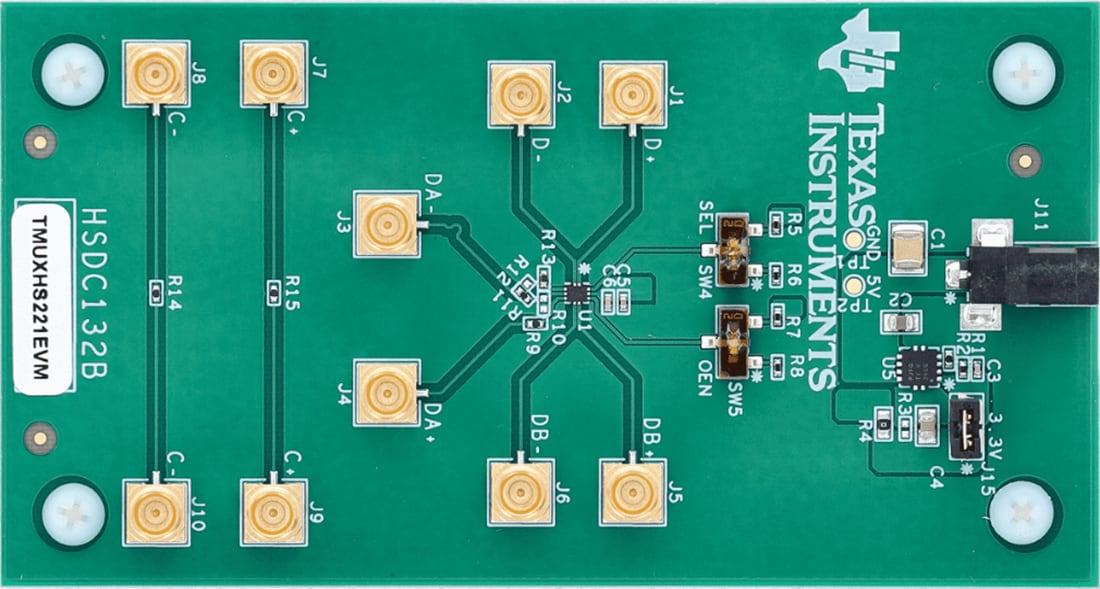

Disposition de la carte
Produits associés
Texas Instruments Commutateurs multiplexeur/démultiplexeur 2:1/1:2 TMUXHS221
Dispositifs bidirectionnels haut débit optimisés pour la signalisation USB 2,0, eUSB2, LS, FS et HS.
Texas Instruments Commutateur multiplexeur/démultiplexeur TMUXHS221LV
Multiplexeur ou démultiplexeur 2:1 ou 1:2 optimisé pour la signalisation USB 2.0 et eUSB2 LS, FS et HS.
Publié le: 2022-09-30
| Mis à jour le: 2023-11-06
