Texas Instruments Multiplexeurs de précision à 4 canaux TMUX7612

Les multiplexeurs de précision à 4 canaux TMUX7612 de Texas Instruments sont des dispositifs de commutation à semi-conducteurs complémentaires métal-oxyde (CMOS) comportant quatre commutateurs unipolaires unidirectionnel (SPST) 1:1, sélectionnables indépendamment. Ces modules fonctionnent avec une alimentation simple de 4,5 V à 50 V, une alimentation bipolaire de ±4,5 V à ±25 V ou une alimentation bipolaire asymétrique telle que VDD = 37,5 V VSS = 12,5 V. La série prend en charge les signaux analogiques et numériques bidirectionnels sur les broches source (Sx) et drain (Dx) allant de VSS à VDD. Les commutateurs sont contrôlés avec des entrées de contrôle logique appropriées sur les broches SELx, et l'architecture spéciale permet une injection de charge ultra-faible. Cette caractéristique aide à prévenir tout couplage indésirable de l'entrée de contrôle à la sortie analogique du dispositif et réduit les erreurs de bruit CA et de décalage.

Les applications typiques inclut les équipement de test à semi-conducteurs, les relais à semi-conducteurs (SSR), le remplacement des photorelais, les contrôleurs logiques programmables (PLC), le contrôle et l'automatisation d'usine et les systèmes d'acquisition de données (DAQ).

Caractéristiques

  • Performance de précision :
    • Faible résistance de conduction standard de 1,1 Ω
    • Faible capacité standard de 27 pF
    • Planéité ultra-faible de la résistance de conduction standard de 0,0003 Ω
    • Support de courant maximum élevé de 470 mA
    • Faible courant de fuite standard de 3,7 pA, 0,3 nA maximum
    • Faible courant de fuite standard de 30 pA, 0,15 nA maximum
    • Injection de charge ultra-faible de 2 pC (valeur standard)
  • Plage d'alimentation bipolaire symétrique de ±4,5 V à ±25 V
  • Plage d'alimentation unique de 4,5 V à 50 V
  • Prise en charge de l'alimentation bipolaire symétrique (exemple : VDD = 37,5 V VSS = 12,5 V)
  • Exploitation rail à rail
  • Exploitation bidirectionnelle
  • Commutation sans chevauchement
  • Plage de température de fonctionnement de -40 °C à +125 °C

Applications

  • Équipements de test de semi-conducteurs
  • Remplacement des SSR et des photorélais
  • Équipements de test automatique
  • Équipement de test LCD
  • Équipement de test de mémoire
  • Équipement de test optique
  • Automatisation et contrôle d'usine
  • Instrumentation : laboratoire, analytique et portable
  • CLP
  • Module d'évaluation DAQ

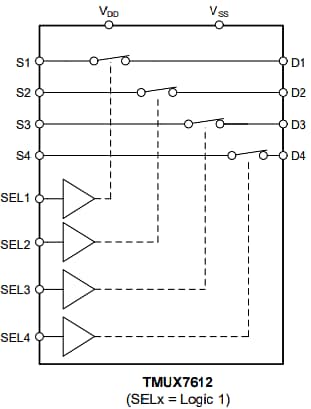

Schéma fonctionnel

Schéma de principe - Texas Instruments Multiplexeurs de précision à 4 canaux TMUX7612

RON par rapport à VDD ou VSS

Graphique des performances - Texas Instruments Multiplexeurs de précision à 4 canaux TMUX7612
Publié le: 2023-08-21 | Mis à jour le: 2025-02-23
